Supermarktschaalrolvormende machine voor de productie van planken

Supermarktplankrol vormgeven De machine.

Supermarktplank rollen vormen lijn is ontworpen om de plank panelen profielen in batch automatisch te maken.Het is variabele breedte roll vormen lijn is in staat om planken van 300-600 mm met flexibele lengte en servo gecontroleerd flexibel hydraulisch perforatiesysteem producerenDe werkstroom van de walsmachine is van decoiler, leveling, punching voor zijgaten,hoofdwalmvormende machine, op en neer buigen voor de rand en dan naar de ontvangende tafel.

Neem bijvoorbeeld het volgende tekenprofiel::

Supermarktplankpaneel Monster:

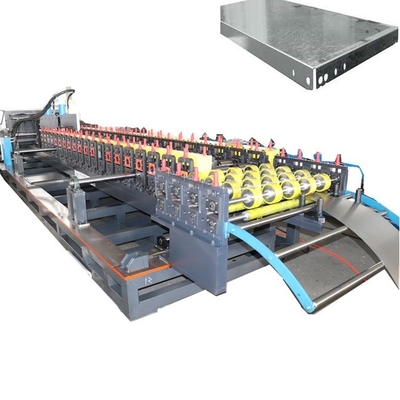

Machines voor het rollen van supermarktplanken:

1, Belangrijkste technische parametersvanSupermarktplankrol vormgeven machine

1. productspecificaties: breedte 285 mm~685 mm, dikte 0,8 mm

2Productiesnelheid: 6-8 m/min.

3- Puncteringsmethode: servovo voeding na het gelijkstellen, hydraulisch automatisch punteren en punteren aan beide zijden van de kloof.

4. Hydraulische aandrijving, platte spleet

5- Niveaumotor: 4 kW

6Servo-voedingsmotor 5,5 kW

7Vermogen van het hydraulisch station: 15 kW met accumulator (grote stroompomp)

8Aantal vormende groepen: 30 vormende hoofdrollers

9. Installatievorm: Integratie van integrale draad gesneden wandpaneel keten aandrijving

10. Rolconveyorvorm: aan beide zijden een split-rolconveyor met aan één zijde een automatisch verstelbare motor van 1,5 kW

11Rolmateriaal: 45# staal, oppervlak behandeld met harde chroombewerking

12Spindelmateriaal: 45 # hoogwaardig gehard en getemperd staal

Supermarktplankrol vormgeven machinekenmerken en voordelen:

14- Snij- en omdraaiingswijze: hydraulische aandrijving, gelijktijdig snijden en omdraaien na vorming

15Snijblad, matras: Cr12-afzuigbehandeling

16Elektrisch besturingssysteem: de gehele machine neemt de industriële computer PLC frequentieomrekeningsbesturing

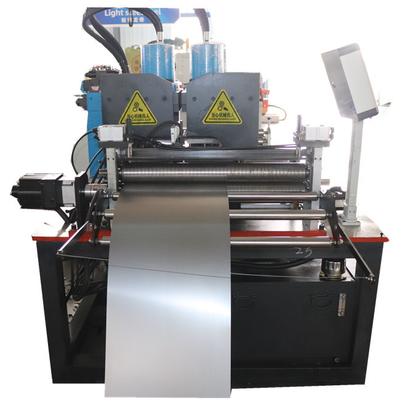

De monotone rekmachine is een enkelvoudige rollenvormende eenheid die verschillende specificaties van eindproducten met rollen kan produceren.niveaumasjien, servovo voedingsmachine, hydraulisch perforeren van continue gaten aan beide zijden van het eerste werkstation (met een toonhoogte van 300),hydraulisch steken van de staartkloof van het tweede werkstation en vier lange openingen op het hoofd, monotone vormende gastheer, vormend snij- en omdraaiapparaat, hydraulisch station, computerbediening, ontladingstafel en andere onderdelen.

De monotone machine heeft een gespleten vorm van twee rolspuren, waarbij beide zijden tegelijkertijd bewegen, waardoor snel en stapsgewijs breedte- en groottewijzigingen mogelijk zijn.

Werkstroom van de machine voor schappanelen:

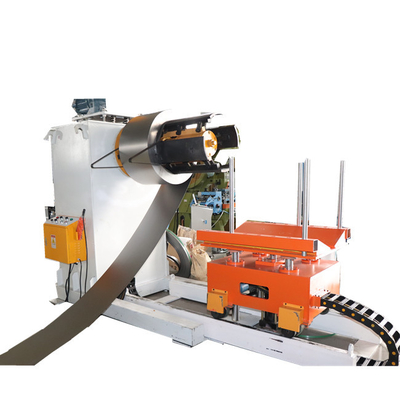

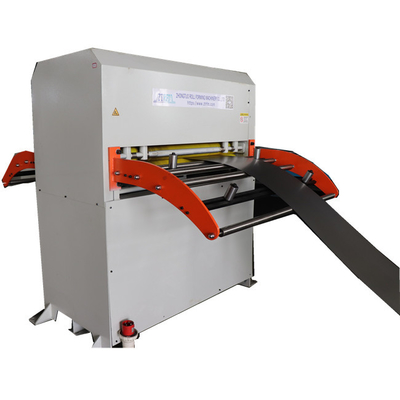

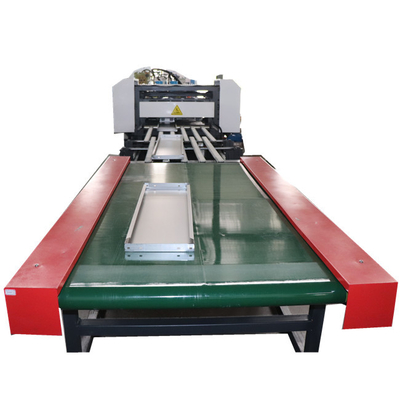

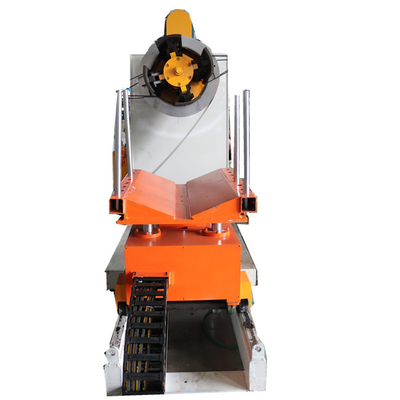

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

Supermarktplankpaneel Toepassing:

Supermarktplankrol vormgeven machineWerkvideo's voor uw verwijzing:
