Volledig automatische rollende vormmachine voor het rollen van steunkanalen voor veel maten

Volledig automatischc rollende vormmachine voor de vorming van strutkanalen voor veel maten

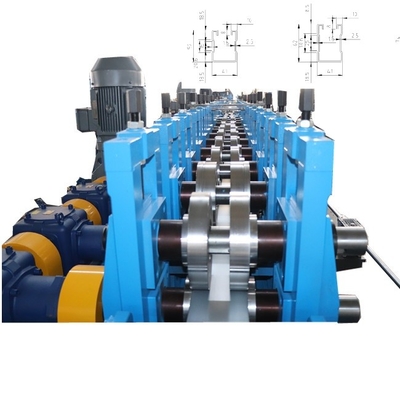

Volledig automatische strutkanaal rollende vormmachine voor veel maten is ontworpen om de strutkanalen in batch volledig automatisch te maken door PLC-besturing van veel maten.Verschillend van de traditionele machine voor het maken van strutkanalenIn het volgende deel, neem een aantal tekening profielen bijvoorbeeld en controleer dan hoe de stut kanaal machine is ontworpen.

Als voor het oude ontwerp, alle bovenstaande maten niet kan worden gemaakt door één machine. zelfs als we snel moeten veranderen of aanpassen door spacer. het heeft professionele ingenieurs nodig om het te bedienen.Of het zal veel kosten en tijd kosten om te veranderen.Om dit probleem op te lossen, ontwikkelen we de nieuwe machine: Volledig automatische afmetingen veranderen door PLC controle, dat betekent dat al die afmetingen kunnen worden gemaakt door één machine, PLC controle afmetingen veranderen.Alles wat je nodig hebt om het snijblad te veranderen voor verschillende maten.

 Volledig automatischc werkstroom van de rollende vormmachine voor het rollen van het strutkanaal:

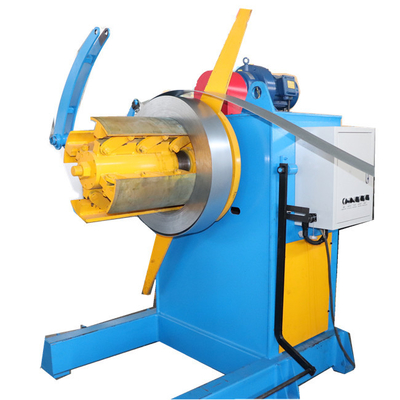

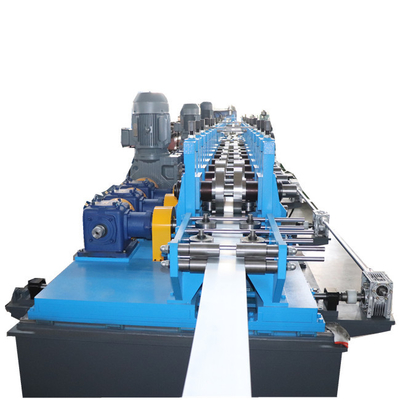

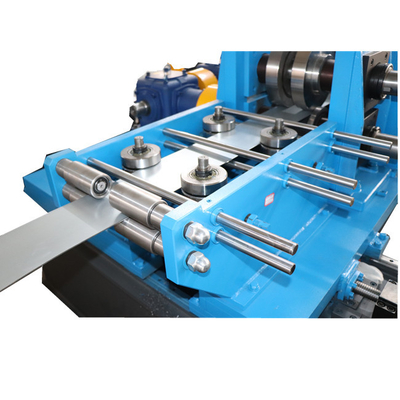

5 ton hydraulic decoiler--leveling part---14 roller station rolling forming machine--online punching by servo motor--> rolling forming part for height--> servo tracking shearing--receiving table or stacker.

Kenmerken vanautomatischc rollende vormmachine voor de vorming van strutkanalen:

1De werkingssnelheid kan 20 tot 35 meter per minuut bereiken.

2Online punchen, snel, kosteneffectief en mooier op het punchgedeelte.

3Volledig automatische afmetingen veranderen door PLC-besturing, gemakkelijk te gebruiken.

4Versnellingsbak, duurzaam, snel en lang te gebruiken.

5. Vormframe van dikte 45 mm duurzaam en lang te gebruiken.

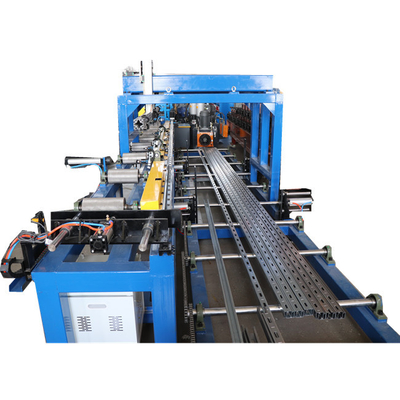

6Automatische stapler, gemakkelijk te bedienen, werknemers besparen.

Controleer meer details over de stutkanaal rollende vormmachine

Notitie: als u het logo op het profiel moet toevoegen, kunnen wij

Als je de zig-bag wilt toevoegen aan het profiel, kunnen we dat ook voor jou doen.

Het logo kan hier ook gemaakt worden.

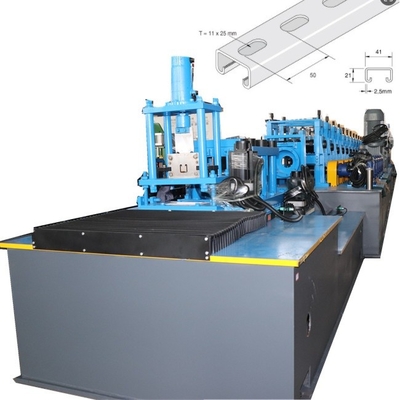

Online Punch met servomotor:

In vergelijking met CNC-punchen is dit type veel kleiner en makkelijker te gebruiken.

Samen met de hoofdrolvormende machine kan één PLC alle werken besturen.

We kunnen 6 punchpunch een keer ontwerpen, of 12 holes punch, afhankelijk van de snelheid die je nodig hebt.

Maar als je graag CNC-punch gebruikt, kunnen we ook voor je maken.

Hoe maak je afmetingen volledig automatisch veranderd voor de strut kanaal profiel rollen vormmachine?

1Voor de breedte- en hoogteveranderingen wordt alles geregeld door de servomotoren.

2De servomotoren worden bestuurd door de PLC.

3Roller ontworpen zijn hard maar gescheiden, tape rollers ontworpen.

4De machine is ontworpen met een waterkoelsysteem, ook al is de snelheid hoog of de grootte verandert, ook duurzaam en koel.

5De schacht is lang lineair, het frame beweegt zich langs de schacht, zodat de breedte en hoogte zowel verstelbaar zijn.

PLC-besturingsdeel:We zullen alle maten in de PLC voor u om te kiezen of u kunt de maten die u wilt maken invoeren

En dan zal het machine frame automatisch bewegen.

Volledig automatischc video van de rollende vormmachine voor het bouwproces:
