Automatische hogesnelheid met een vermogen van niet meer dan 50 W

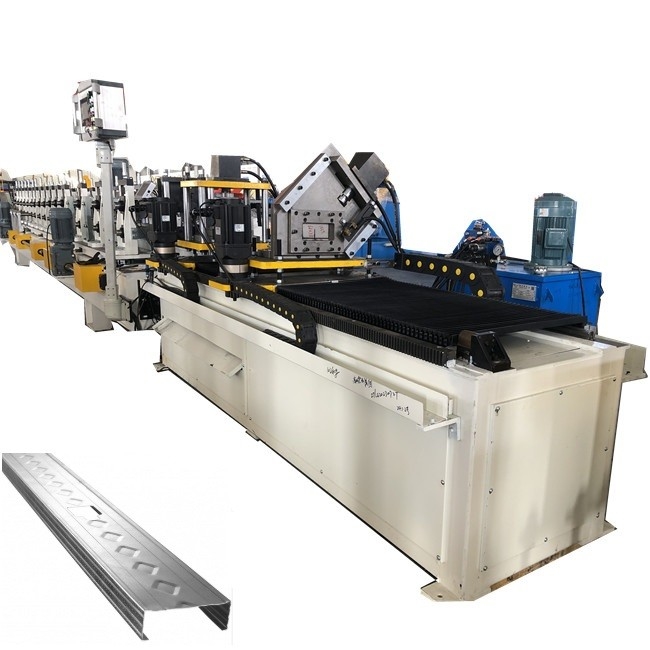

C. Stud & U Track Roll Forming Machine, 100% gemaakt in China,is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.
Metalen omhulsels omvatten een vachtkanaal, een draagkanaal, stuivers, sporen, wandhoek en een hoofdarmkanaal die worden gebruikt in een verborgen gipsplafond met een lichte structuur.Twee meest gebruikte frames zijn metalen U TrackDe verdeling van de oppervlakte van de verticale splijtstukken (C-splijtstukken) wordt in combinatie met de verticale splijtstukken gebruikt als horizontaal kader van de splijtstukken.
Sterk, licht, eenvoudig te installeren, en verkrijgbaar in verschillende maten.Metalen steken en kanalen zorgen voor ideale en kosteneffectieve wand- en plafondtoepassingen wanneer ze worden gebruikt met meerdere lagen gipsplaat.
Hier is een tekenprofiel en het eindproduct:
Wat is de seismische driftbaan?
ZTRFM Seismic Drift Track (D) maakt laterale beweging van de hoofdgebouwstructuur mogelijk, terwijl het nog steeds de afbuiging van de hoofdwand en de brandwaarden voor binnen- en buitenmuren kan vergemakkelijken.De Seismic Drift Track wordt geleverd met een geëxtrudeerde metalen inslag die helpt bij de verbinding van het spoor met de hoofdstructuur.
De verschillen in product:
SLT - standaard geslepen beenbaan
De SLT Slotted Deflection Track maakt een positieve bevestiging van de stud mogelijk op de
bovenste spoor door de gleuf die is ontworpen om de verticale beweging van de
de primaire structuur, in overeenstemming met sectie 713.2 van de IBC.
De SLT is ontworpen om een totale verticale beweging van 1 1⁄2" (+/- 3⁄4") mogelijk te maken.
Afmeting
De beentjes van de sectie (flangen) zijn 2 1⁄2 "lang en hebben 1 1⁄2"
met een lengte van 1 cm en een breedte van 1 cm
van het lid.
Standaard gesloten beenband (SLT)
Specificaties
SDLT - SLOTTED deep leg track
De SDLT Slotted Deep Leg Track maakt een positieve bevestiging van de stud mogelijk
bovenste spoor door de gleuf die is ontworpen om de verticale beweging van de
de primaire structuur, in overeenstemming met sectie 713.2 van de IBC.
De SDLT is ontworpen om een totale verticale beweging van 2" (+/- 1") mogelijk te maken.
Afmeting
De sectie benen (flangen) zijn 3 1⁄4 "lang en hebben 2 "lang door
Verticale gleufjes met een breedte van 1⁄4 inch, elk 1 cm van elkaar verwijderd langs de lengte van het led.
Geplatte deep leg track detail (SDLT)
Specificaties
D - Seismische drijfbaan
Seismische Drift Track (D) maakt laterale beweging van het hoofdgebouw mogelijk
de structuur, terwijl er nog steeds plaats is voor de afbuiging van de muurkop en brandwaarden voor binnenruimten
De Seismic Drift Track wordt geleverd met een geëxtrudeerde metalen inzet die
hulpmiddelen bij de aansluiting van het spoor op de hoofdstructuur.
Afmeting
De beentjes (flangen) zijn 2 1⁄2" lang en hebben 1 1⁄2" lang bij 1⁄4"
breed verticaal gelegen gaten, elk 1 cm van elkaar verwijderd, langs de lengte van het lid.
Seismische drijfbaan (D)
Drift Invoeging Detail Sectie View
DD - Deep Leg Seismic Drift Track
Deep Leg Seismic Drift Track (DD) maakt laterale beweging mogelijk van de belangrijkste
gebouwstructuur, terwijl er nog steeds plaats is voor afbuiging van de muurkop en brandwaarden
De Deep Leg Seismic Drift Track wordt geleverd met een
een metalen inslag die het spoor met de hoofdstructuur verbindt.
Afmeting
De beentjes (flangen) zijn 3 1⁄4" lang en 2 "lang bij 1⁄4" breed
Verticale gleufjes die elke 1 cm langs de lengte van het onderdeel liggen.
Deep Leg Seismic Drift Track (DD)
Drift Invoeging Detail Sectie View
I-Stud Shaftwall-systeem
UL Ontwerpnummers van kop-van-muurverbindingssystemen
Seismische driftbaankenmerken en toepassingen:
1.Vuursysteem voor afbuiging
2.UL Geklassificeerd in meer dan 80 goedgekeurde brandsystemen
3.Standaard Slotted Track maakt maximaal 11⁄2 ̊ verticale beweging mogelijk
4.Aangepaste vormen en slots beschikbaar
5.Aangepaste breedtes en diktes beschikbaar
6- Positieve bevestiging voor de wandsterkte
7.Absorbeert verlengings- of compressiebewegingen van de wandkop en de vloer
8.Integreerd met traditionele muursystemen
9Eenvoudige installatie vermindert arbeidskosten
Materiaal/productspecificatie:
Niet-structurele (droogmuur) producten:
- 18-30 mil: 33 ksi
- 25EQ: 50 ksi
- 20EQ, 30EQD: 57 ksi........ASTM A1003/A653, C645
Structurele framings:
- 33-43 mil: 33ksi
- 33EQS, 43EQS: 57 ksi
- 54-127 mil: 50 ksi............ASTM A1003/A653, C955
Specificatie van de coating
Niet-structurele (droogmuur) producten:
- 25EQ, 20EQ, 30EQD, 18-30 mil: G40............ASTM A1003/A653, C645
Structurele framings:
- 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955
Opmerking: Neem contact op met ZTREM voor de beschikbaarheid van zwaarere coatingsdikte.
Automatische hogesnelheid met een vermogen van niet meer dan 50 W

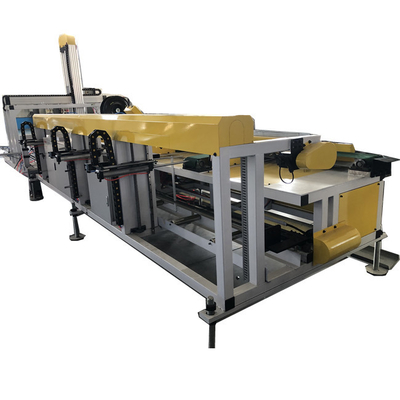

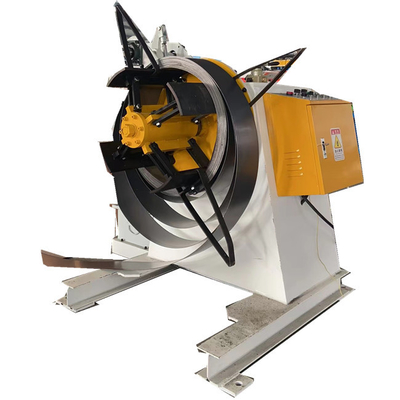

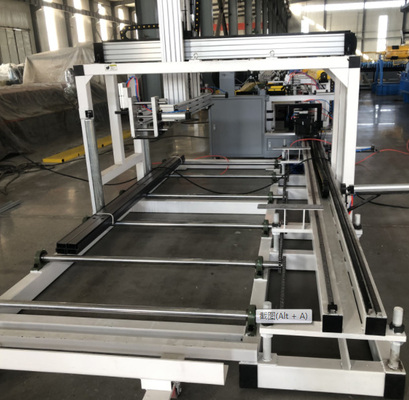

Werkstroom: 3 ton dubbele kop decoiler -- kooi loop--> 80 ton YangLi punchmachine- kooi loop -- hoofd rollen vormmachine-stut en spoor punching--> convey tafel en stapler.
Prestatie-eigenschappen:
1De stalen plaat is stijf en de precisie is stabiel.
2.Droog of nat type pneumatische wrijvingsclutchrem, de werking is gevoelig en betrouwbaar.
3.Groot tandwiel, precisie slijpwerk van de tandwielschacht, geruis bij het draaien van het werktuig is laag
4Glijblok zeszijdige geleidingsrail, met pneumatische balancering, soepele werking, nauwkeurigheid.
5.Adopt hydraulische overbelasting bescherming apparaat om de pers en vorm effectief te beschermen.
6De productielijn voor automatisch stempelen met één of meerdere machines kan worden gevormd door gebruik te maken van een PLC om het automatische voedingsapparaat te bedienen.
7Naast de constante snelheid zijn er twee soorten staploze snelheidsstroke selectie, die meer geschikt is voor het stempelen van onderdelen proces vereisten en de productie-efficiëntie te verbeteren.
| Hydraulisch station |
| Kenmerken |
Kenmerken |
| De snijmachine met verschillende maten afhankelijk van het product |
De snijmachine met verschillende maten afhankelijk van het product |
| dimensie. |
dimensie. |
| PLC-merk |
PLC-merk |
| Panasonic merk |
Panasonic merk |
| Werktype |
Werktype |

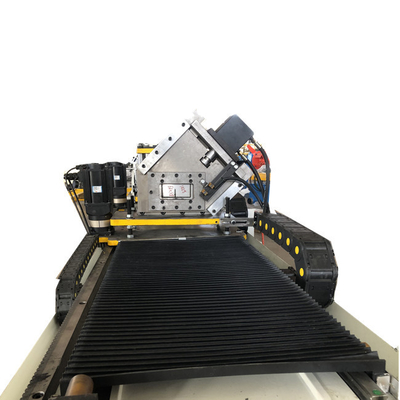

| Servo vliegend Hydraulisch snij systeem |
Servo vliegend Hydraulisch snij systeem |
| Servo-vliegend Punch-systeem |
Servo-vliegend Punch-systeem |
| Servomotorvermogen |
Servomotorvermogen |
| YASKAWA 2,3 kw |
YASKAWA 2,3 kw |
| Vermogen van de hydraulische motor |
11 kW x2 voor het perforeren met energietank
Doppelmotoren
|
| Hydraulische olie |
46# hydraulische olie |

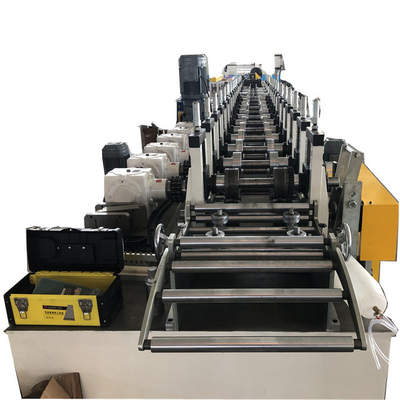

Specificaties:
| Frame type |
Gedenkboogframe van 30 mm dik |
| Rijmodus |
Zware versnellingsbak als transmissie |
| Materiaal van rollen |
GCr12mov |
| Materiaal van assen |
45# staal met geharmen |
| Diameter van de assen |
Φ80 mm |
| Aantal rollen |
16 rollen, één ribben en één nog meer stippels. |
| Hoofdvermogen |
11 kw X2 en met nog eens 3 lineaire motoren |
| Ruwe materialen van de stalen spoel |
geallieerd staalplaat |
| Materiaaldikte |
0.5- 1,5 mm |
| Snelheid van vorming |
45 m per minuut |
| Frame type |
Gedenkboogframe van 30 mm dik |
| Rijmodus |
Zware versnellingsbak als transmissie |
