Hoogwaardige slot- en spoorrolvormende machine voor positieve bevestiging en wandsterkte

Met slot en spoor rollenvormende machine

Er zijn veel maten en veel regelmatige gaten voor kabel trays, dus hoe de grootte te veranderen en hoe de gaten te punch is de belangrijkste kwestie wanneer de fabrikant ontwerpt de machine

Tegenwoordig, steeds meer nemen aan un- spoel, onafhankelijke pre-nivellering apparaat, servo voeding in apparaat, pers met verschillende punch dies, rollen voormalige, stop te snijden of vliegende snij apparaat,geen uitgestorven rack of pneumatische stapler, PLC-besturingssystemen als complete lijnen om de productiesnelheid aanzienlijk te verbeteren

Hier is een tekenprofiel en het eindproduct:

Profiel van de klant:

Slot track & Stud en track:

Met de ribben die rollen maken en stippelen:

Wat is het geslepen spoor?

ZTRFM Slotted Track is het industrievoorkeurssysteem voor het bereiken van de afbuiging van de muurkop en brandwerendheid voor binnen- en buitenmuren.Het heeft voldaan aan de bewegings- en fietsrequirements van ANSI/UL 2079 en is UL Classified voor 1brandbestendigheid van 2, 3 en 4 uur in brandbestendige gewrichtssystemen voor de kop van de wand.

Sluitbandspoorkenmerken en toepassingen:

• Verwijderingssysteem voor brandwaarde
• UL Geclassificeerd in meer dan 80 goedgekeurde brandsystemen
• Standaard geslepen spoor laat tot 11⁄2 ̊ verticale beweging toe
• Op maat gemaakte vormen en slots beschikbaar
• Aanpasbare breedtes en diktes
• Positieve bevestiging voor de wandsterkte
• Absorbeert de bewegingen van de wandkop en de vloerverlenging of compressie
• Geïntegreerd met traditionele muursystemen
• Eenvoudige installatie vermindert arbeidskosten

Materiaal/productspecificatie

Niet-structurele (droogmuur) producten:

• 18-30 mil: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi........ASTM A1003/A653, C645

Structurele framings:

• 33-43 mil: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 mil: 50 ksi............ASTM A1003/A653, C955

Specificatie van de coating

Niet-structurele (droogmuur) producten:

• 25EQ, 20EQ, 30EQD, 18-30 mil: G40............ASTM A1003/A653, C645

Structurele framings:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

Opmerking: Neem contact op met ZTRFM voor de beschikbaarheid van zwaarere coatingsdikte.

Voordelen

· Een lager gewicht betekent lagere kosten: omdat we minder staal gebruiken om het te produceren, is Steeler-gletspoor een kosteneffectieve oplossing voor de noden van het hoofd van de muur.

· U.L. Fire Rated: Met een code-goedgekeurde brandwaarde van maximaal 2 uur, kunt u Steeler's gesloten spoor vertrouwen voor uw hoofd-van-muur systeem.

· Geld besparen op lange termijn: we gebruiken een volledige zinkcoating om roestvorming sterk te minimaliseren, wat betekent dat uw muren langer meegaan.en beter bestand is tegen natuurrampen in vergelijking met houten framing.

· Verdien LEED-credits: Vanwege het gehalte aan gerecycled materiaal in de rollen die we gebruiken, worden onze stalen studs beschouwd als een groen product.

Met slot en spoor rollenvormende machine

Beschrijving/technische parameters van de volledige lijn:

• 2 ton Hydraulische ontwaaier met voornivelleringsinrichting

Motorische aandrijfspoelrotatie, automatische stop/startregeling, 2,2 kW

Laadvermogen = 2 ton

Breedte van de spoel: 200 mm

Spiraal Interne diameter: Φ510±30 mm

• Onafhankelijke voorniveaulapparaat

Voor zware materialen

Motor aangedreven en gelijkgesteld

• Professionele smeerinrichting

Vervaardiging waarbij de waarde van de geproduceerde producten niet meer bedraagt dan de waarde van de geproduceerde producten

• Automatische voeding in het apparaat

Servomotor: YASKAWA, 1,8 kW of op bestelling

• Drukker

Capaciteit: 80/110 ton of volgens gedetailleerde vereisten

Chinese merknaam: YANGLI

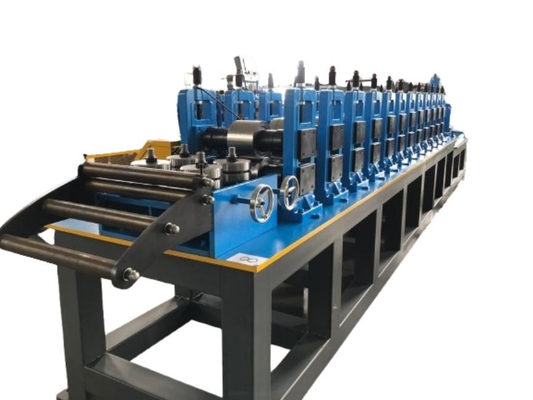

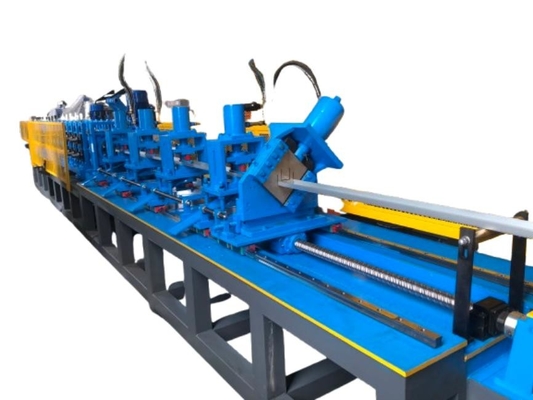

• Rollenvormende machine

18 fasen tot vorming

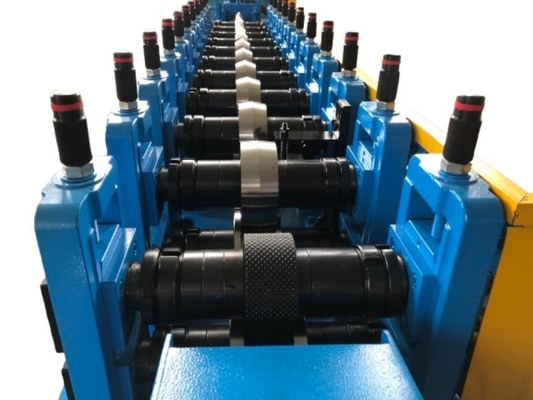

Rollers vervaardigd van Cr12, warmtebehandeling

Schacht Diameter=ф75mm, Precision Machined

Hoofdmotor = 11 kW, Frequentieversnellingsregeling

Maximale lijnsnelheid van de rolvormer: Ongeveer 12-15 m/min

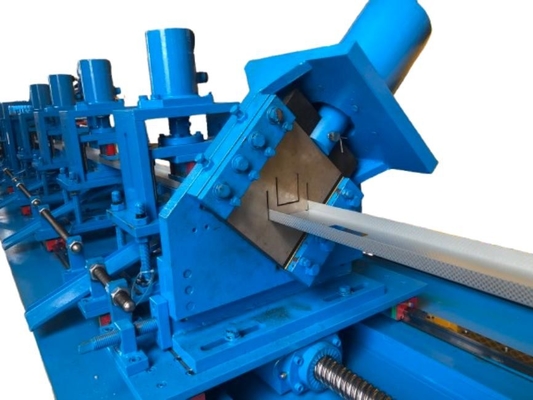

• Hydraulisch snijapparaat

Vliegend gesneden

Na het afsnijden, zijn er 8mm materiaal afval

• PLC-besturingssysteem

PLC en touchscreen merk Siemens, Schneider merk Inverter, Omron encoder
