Productdetails:
|
Materiaaldikte: | Maximaal tot 0,8 mm | Breedte van staal: | 1250 mm |
---|---|---|---|
Steppen: | Energietank | Productiecapaciteit: | 8-12m/min |
Machine basiskader: | 500# h-gelast staal | Hydraulische kracht: | 5.5 kW |
Modus: | Steppentegelmachine | Levensduur: | 12 jaar |
Versnelling: | 10-15 m/min | Breedtecontrole: | PLC het plaatsen |
Diameter van schacht: | 70 mm | De diameter van de as: | 80 mm |
Productiviteit: | 6-10m/min | Gewicht van de spoel: | 10 ton of 5 ton |
Voor de markt: | Egypte | ||
Markeren: | Het Bladbroodje die van het metaaldakwerk Machine vormen,High Speed metalen dakpaneelmachine,Machines voor het maken van golvende metalen dakpanelen |
Hoogwaardige golfmatige metaaldakplaatmachine
Een hogesnelheidsgolfplaatmachine is een industriële apparatuur die is ontworpen voor de efficiënte en snelle vervaardiging van golfplaat metalen dakbedekkingen.Deze platen worden doorgaans gebruikt in de bouw voor dakbedekkingsdoeleinden vanwege hun duurzaamheidDe machine automatiseert het proces van het vormen, snijden en vormgeven van metaalplaten in het gewenste golflaagprofiel.

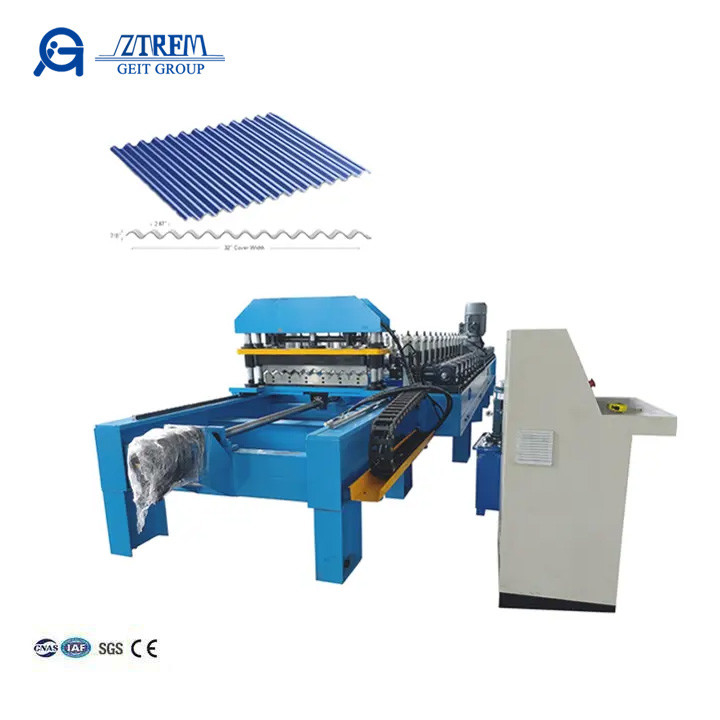

Hier is een tekenprofiel en het eindproduct:
Verwerkingsstroom:
Afspoelen→voedermateriaal→rolvormen→snijden→het product ontvangen
Hoogwaardige golfmatige metaaldakplaatmachine

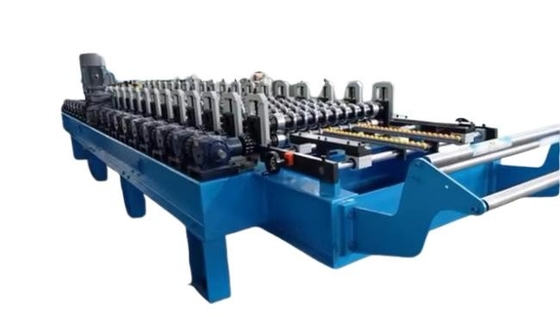

Voedingstoestel
De metalen spoel wordt via een reeks rollen en leidingen in de machine gevoerd om een soepel en continu proces te garanderen.
1. Gebruikt rubberen rollen om het oppervlak van de grondstoffen te beschermen.
2Eenvoudige aanpassing voor verschillende diktes van grondstoffen met handwielen.
3De breedte van het platform is gemakkelijk aanpasbaar via het handwiel, met ingebouwde lagers om de randen van het stalen plaatje te beschermen.

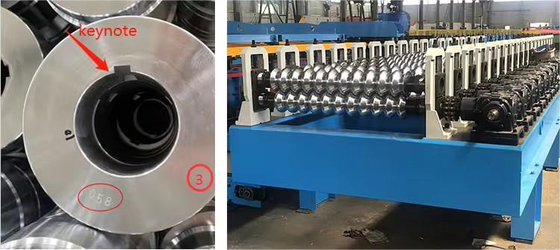

Rolvormend apparaat
Dit is het hart van de machine, waar het metaalplaatje wordt gevormd tot het gegolfde profiel. Een reeks speciaal ontworpen rollen en matrijzen vormen het metaal terwijl het door dit gedeelte gaat.
1.45# staal, gechromeerd (Cr-dikte:0.05 mm), anti-corrosie, verhoging van de hardheid, dikgekromeerde goede hardheid voor een lange levensduur.
2. Elke roller heeft een nummer en met keynotes, kan het vast te maken op de as stabiel
Transmissieapparaat
Versnellingsbak, stabiel en niet los.

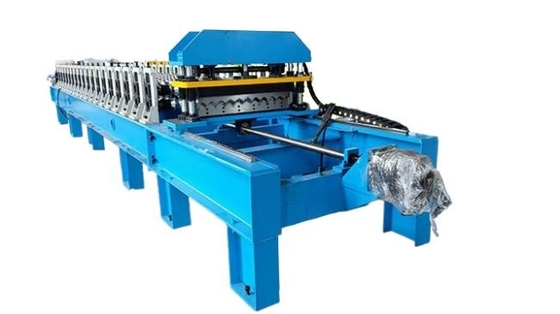

Hydraulisch snijapparaat
Nadat het metaalplaatje gegolfd is, wordt een snijmechanisme gebruikt om het plaatje tot de gewenste lengte te snijden.
1.Werktype: hydraulische servomotor voor het snijden van tracks van 5,5 kW
2.Drivemethode:Per type pilaar
3Vermogen van de hydraulische motor: 4 kW
4.Snijdmateriaal: GB-Cr12 met warmtebehandeling
5.Snijdlengte tolerantie ±10m/2mm

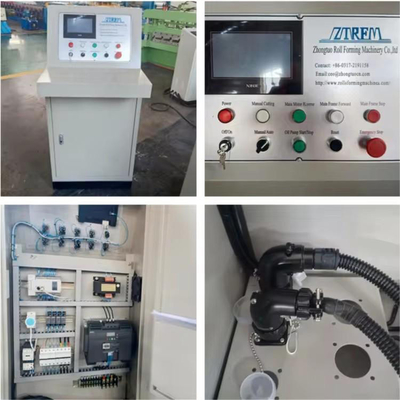

PLC-besturingssysteem
Moderne machines zijn uitgerust met een besturingssysteem waarmee de bediener parameters kan instellen, het productieproces kan controleren en indien nodig aanpassingen kan maken.Dit kunnen onder meer functies zijn zoals touchscreen-interfaces en programmeerbare logische controllers (PLC's)..
Merken
PLC merk: Delta
Inverter merk: Delta Low elektrisch onderdeel: Schneider
Encoder: Omron
Functie:
1- Geadopteerde luchtvaartpluggen, makkelijk te installeren.
2Volledig automatisch, eenvoudig te bedienen.
3.Operatietaal: Engels (op maat gemaakt)
4.Nationale co-verzekering, onderdelen merk Siemens en Schneider
Hydraulisch station
7.5kw motor met koelsysteem voor langdurig gebruik.
Automatische stapler
3 m vervoerband
Automatische stapler
6m automatische stapler
