Kleine golvende metalen profielen zijn duurzaam en toch gewichtloos. In feite werken we aan het ontwikkelen van de beste machine voor het produceren van golvende of golvende dakplaten.Zeer populair voor het bouwen van het dak en de zijkant.Gorrigeerde metalen panelen hebben onlangs een enorme populariteit gekregen als moderne hedendaagse dakbedekking en zijkanten.
Onze dakplaten machine bestaat uit decoiler, voeding en leveling apparaat, per-shear, roll vormen systeem, hydraulische post snijden, uitlopen tafel, hydraulische station en PLC ((besturingssysteem).Productie van standaardproducten met een sterkte van maximaal 450 Mpa,Lange productielijn, goede profielvorm op eindproducten; tijdsbesparing en arbeidsspaar, wat de productie-efficiëntie sterk verbetert en geschikt is voor de huidige productie.Deze machine is gemakkelijk te bedienen en stabiel te draaien met een goede precisie.

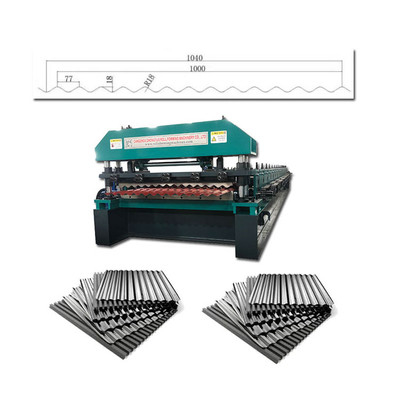

Hier is een tekenprofiel en het eindproduct:
Wat is een dakplaat voor PBC-panelen:
De PBC-panelen kunnen zowel voor dak- als voor wandtoepassingen worden gebruikt.
Metal PBCPringenROofingSHeetMachine
Verwerkingsstroom:
Afspoelen→voedermateriaal→rolvormen→snijden→het product ontvangen
Technisch van de hele lijn:
|
5 ton handmatige ontrolmachine
|
1.Capaciteit: 5 ton
2.De diameter van de spoel: 450-550 mm verstelbaar
3Breedte van de spoel: max.1350 mm
4.On-aangedreven, handmatig bedienbaar staal spoel binnenboor krimp en stop
|
|
Handmatige voorsnijmachine
|
De pre-cutter is geschikt voor het frequent vervangen van stalen spoelapparatuur, het op voorhand snijden van stalen spoel voor een gemakkelijke vervanging en het verminderen van het verspilling van stalen spoel. |
|

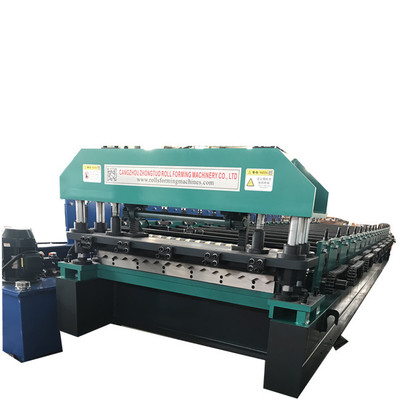

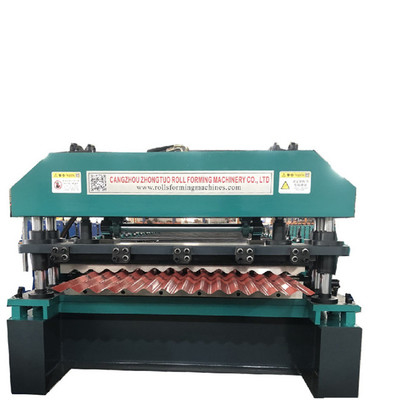

Hoofdvormmachine
|
1Hoofdframe: H-balk van 400 mm, met 20 mm dik gespannen stalen middelste steunplaat.
2.Formeringsstation: 24 stations
3.Rollermateriaal:Hoogwaardig 45# staal,gestoomd met chroom, waardoor het oppervlak van de rollen gladder wordt, de hardheid wordt verbeterd en slijtage wordt voorkomen, de levensduur van de rollers wordt verlengd
4.Wakselmateriaal:Hoge kwaliteit 45#,Temperingbehandeling, verhindering van vervorming en verbetering van de hardheid
5As doorsnede: 80 mm, vast 6. Motorvermogen:7.5kw 7.Snelheid: 0-20m/min
8.spanning: 380V, 50HZ,3P ((Of op aanvraag)
9- Transmissie: Door 1 inch dubbele ketting, Chinese beroemde merk HRB
|
|
Hydraulisch snijapparaat
|
1.Bladmateriaal: Gcr12-afgedroogde behandeling 2.Lengttoleranties: ±1 mm
3.Hydraulische kracht:5.5 kW
4- Met luchtkoeling in het hydraulische station
5.Snijdend kenmerk:Stabiel en veilig werkvermogen en lage geluidsdruk.
6.Oliebuis- en draadverbinding: Alle buizen en draden worden gemarkeerd met de cijfers of letters, zodat de aansluiting voor de nieuwe makkelijk is.
|
|
Controlesysteem
|
1. Frequentieomzetter: Delta
2. Scherm: touchscreen
3. PLC merk: Delta
4Taal: Chinees en Engels ((Of op verzoek van de klant)
5. Encoder: Omron
6.Feature:Het besturingssysteem ondersteunt input van meerdere bestellingen,het kan aan verschillende productiebehoeften voldoen
7Functies:Lengtebeheersing, hoeveelheidbeheersing en snelheidsbeheersing
|
| De tafel is leeg. |
1Lange: 3 m.
2Hoeveelheid: 2 stuks
|
| Spareonderdelen |
- Gereedschapskist: 1 set
- Vier zekeringen, twee schakelaars, twee kettingen.
|
Voedingstoestel
De metalen spoel wordt via een reeks rollen en leidingen in de machine gevoerd om een soepel en continu proces te garanderen.
1. Gebruikt rubberen rollen om het oppervlak van de grondstoffen te beschermen.
2Eenvoudige aanpassing voor verschillende diktes van grondstoffen met handwielen.
3De breedte van het platform is gemakkelijk aanpasbaar via het handwiel, met ingebouwde lagers om de randen van het stalen plaatje te beschermen.

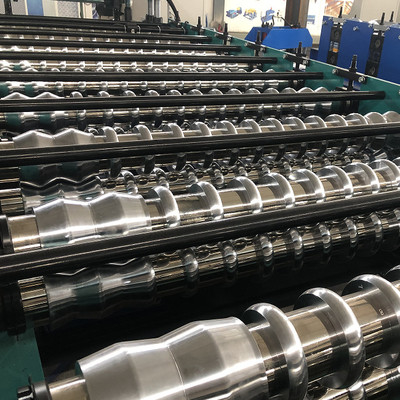

Rolvormend apparaat
Dit is het hart van de machine, waar het metaalplaatje wordt gevormd tot het gegolfde profiel. Een reeks speciaal ontworpen rollen en matrijzen vormen het metaal terwijl het door dit gedeelte gaat.
1.45# staal, gechromeerd (Cr-dikte:0.05 mm), anti-corrosie, verhoging van de hardheid, dikgekromeerde goede hardheid voor een lange levensduur.
2. Elke roller heeft een nummer en met keynotes, kan het vast te maken op de as stabiel
Transmissieapparaat
Versnellingsbak, stabiel en niet los.
Hydraulisch snijapparaat
Nadat het metaalplaatje gegolfd is, wordt een snijmechanisme gebruikt om het plaatje tot de gewenste lengte te snijden.
1.Werktype: hydraulische servomotor voor het snijden van tracks van 5,5 kW
2.Drivemethode:Per type pilaar
3Vermogen van de hydraulische motor: 4 kW
4.Snijdmateriaal: GB-Cr12 met warmtebehandeling
5.Snijdlengte tolerantie ±10m/2mm

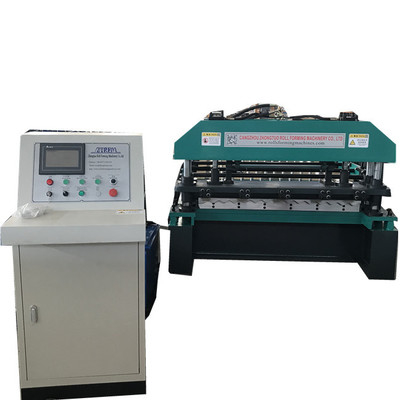

PLC-besturingssysteem
Moderne machines zijn uitgerust met een besturingssysteem waarmee de bediener parameters kan instellen, het productieproces kan controleren en indien nodig aanpassingen kan maken.Dit kunnen onder meer functies zijn zoals touchscreen-interfaces en programmeerbare logische controllers (PLC's)..
Merken
PLC merk: Delta
Inverter merk: Delta Low elektrisch onderdeel: Schneider
Encoder: Omron
Functie:
1- Geadopteerde luchtvaartpluggen, makkelijk te installeren.
2Volledig automatisch, eenvoudig te bedienen.
3.Operatietaal: Engels (op maat gemaakt)
4.Nationale co-verzekering, onderdelen merk Siemens en Schneider
Hydraulisch station
7.5kw motor met koelsysteem voor langdurig gebruik.
Automatische stapler
3 m vervoerband
Automatische stapler
6m automatische stapler
