Productdetails:
|
Machine basiskader: | 500# h-gelast staal | Controle: | PLC's |
---|---|---|---|
Snelheid van vorming: | 8-12m/min | Rollerstation: | 36 |
Toepassing: | wandbekledingplaat | Gewicht: | 10 ton |
Hoofdvermogen: | 15*2 kW | PLC-merk: | DELTA |
Scherp bladmateriaal: | Cr12 Frequentie het Doven | Versnelling: | 15 tot 25 meter per minuut |
Garantie: | 12 maanden | Hydraulische scherpe macht: | 11kwx 2 |
Rollers: | 22 | Het scheren: | hydraulisch scheeren |
Markeren: | Rolvormmachine van type B,Metalen dakdek rollende vormmachine,b rollenvormende machine voor decking |

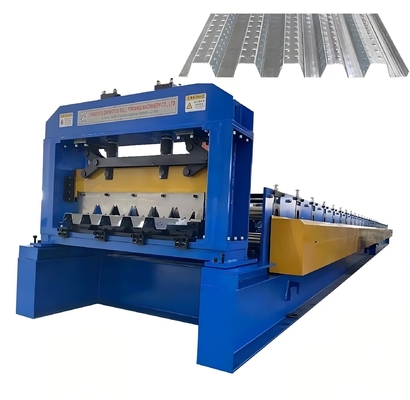

Metalen dakdek rollende vormmachine van type B
B-dekprofielen zijn 1,5 inch diep structurele dakdek dat zowel verticale belasting als diafragma-scherpcapaciteit biedt.De brede ribben maken het profiel tot een ideaal structurele substraat om dakbedekkingssystemen op het dek gelijkmatig te ondersteunenProfielen van type B worden meestal gebruikt voor spanningsomstandigheden van 10 voet of minder.
B-dek is een 1 1⁄2 ̊ diep, breed rib dak dek gedeelte dat een draagvlak biedt voor verschillende soorten dakbedekkingsmaterialen.Het wordt gebruikt als een secundair structurele onderdeel voor de zijdelingse krachtsverdeling van de verticale krachtsweerstandsystemen van de structuurDe standaarddekbreedte is 36 ̊ met een gegalvaniseerde of verfde afwerking.
WHoed is typeB.dak dek?
B-dek is veruit het meest gebruikte dakdek voor nieuwe bouwprojecten.In vergelijking met dakdekken van type A en dakdekken van type FMetalen dakdekken van type B hebben de hoogste sterkte-gewichtsverhouding.En aangezien dakdekken van type B hogere lasten kunnen dragen op langere spanningen dan A-dekken en F-dekkenHet resultaat is dat een grotere afstand tussen de steunstukken resulteert in minder steunstukken en meer besparingen voor de eigenaar van het gebouw.

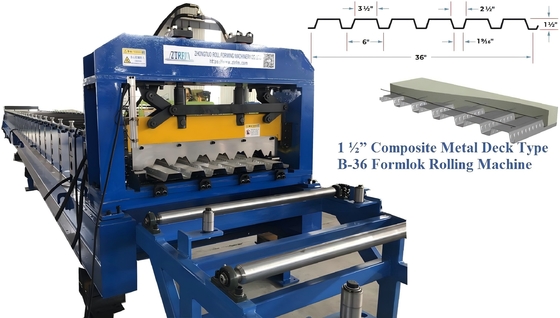

Hier is een standaard B-dek voor uw referentie.:
Zoals eerder vermeld, is het type B-dek het meest gebruikte dakdek voor nieuwe bouwprojecten.Type B dakdekken hebben een hogere sterkte/gewicht verhoudingAangezien staalondersteuningen verder uit elkaar kunnen worden geplaatst met Type B-dekken, kunnen eigenaars van gebouwen geld besparen door minder steun te kopen
Type B-dek is een dakdek met brede ribben, ideaal voor een breed scala aan toepassingen
werkproces van gegalvaniseerde vloerdekvormmachine
De coilers krijgen het eindproduct.

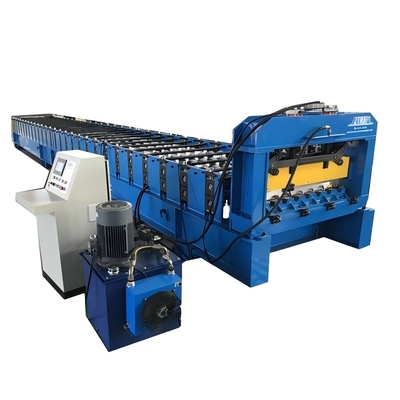

Metalen dakdek rollende vormmachine van type B
Hoofdtechnische parameters van de B-dek-dakschepen:
1) Structuur: 500H staal gelast met middelplaat van 25 mm
2) Hoofdvermogen: 30 kW
3) Vormingsstations: 36 stations
4) Rijwijze:1.0′′ dubbelrijk keten aandrijving
5) Diameter van de as: 80 mm
6) Maximale rollingssnelheid: 12-15 m/min
7) Dikte: 0,5-1,5 mm gegalvaniseerd staal of p opnieuw geverfd plaat,G550Mpa
8) Materiaalbreedte:op aanvraag
9) Materiaal van de rol: gepolijst en gechroomd, oppervlak 0,05 mm
10) Materiaal van de lemmvorm:Cr12, gedoofd bij 58-62°C
11) Snijwijze: hydraulisch snijvormsnijden (stop voor snijden)
12) Tolerantie voor het snijden in lengte: +/-1,0 mm
13) Hydraulische druk: 16 Mpa
14) Hydraulisch vermogen:5.5 kW
15) Computersysteem:PLC-besturing uit Taiwan
16) Omron encoder meet de lengte, gemaakt in Japan
17) Elektriciteitsbehoefte:380V,50Hz,3Ph
Voedingstoestel
1.Er zijn 2 rollen aan het voedingsapparaat, die kunnen worden gedraaid om de wrijving van het voedingsapparaat te verminderen en schrammen op het oppervlak van het materiaal te voorkomen.
2.Touch roestvrij rollen kunnen het materiaal soepel in de machine laten gaan en schrammen op het materiaaloppervlak voorkomen.
3Met een handwiel om de voedingsbreedte aan te passen, waardoor de voeding nauwkeuriger wordt.

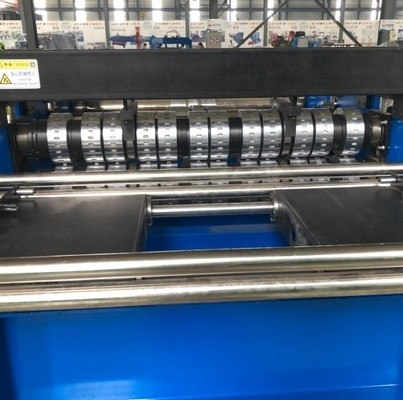

Rolvormend apparaat
Voor de as en de rollen gebruikt ZHONGTUO normaal gesproken zeer sterke as en rollen met een grote diameter met een tandwiel erin, om een hogere snelheid en een beter rollend effect te maken.
Rollers van gegalvaniseerde vloerdekvormmachines
In vergelijking met normale rollen, dit nieuwe model rollen verdoven twee keer en verlengen de thermische behandeling tijd. Meer nog, het is gelijkgesteld met 2-3 mm gechromeerde naadloze afstandsborden.

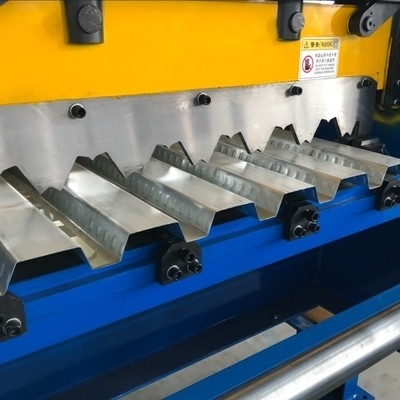

Deeltjes voor het snijden van gegalvaniseerde vloerdekvormmachines
Deze gegalvaniseerde vloerdekvormmachine gebruikt de nieuwste technologie.
Het blad wordt ondersteund door vier pijlers.
Bovendien verbeteren we de binnenkant van de pilaar tot minimale wrijving om de levensduur van 3-5 jaar te verlengen.
het mes is tegen de balk geplaatst in plaats van rechtstreeks op de balk te worden bevestigd.
Normaal wordt het mes met schroeven aan de balk bevestigd, zodat de schroefgaten de volledige druk en de terugstroming dragen.
In deze nieuwe gegalvaniseerde vloerdekvormmachine zal balk meer druk en terugkracht delen.
Dus het zal stabieler zijn en de levensduur zal ongeveer 3-5 jaar worden verlengd.
PLC-besturingssysteem
PLC merk:Delta (Taiwan) PLC, en transducer en touchscreen
● Encoder merk: Omron
● Elektrische componenten: Schneider
●Bedrijfstaal: Engels en Chinees ((of op verzoek) U kunt de bestellingen op dit deel instellen,de productlengte en de hoeveelheid veranderen,het is
Het is erg makkelijk te bedienen en er zijn luchtvaartplugs om het makkelijker te maken om de machine te installeren.
Hydraulisch station
● Hydraulische motor: 5,5 kW
● Hydraulische olie:46# hydraulische olie
● Hoofdcomponenten: Een set hydraulische tank, een set
Een hydraulische oliepomp, twee hydraulische buizen en een elektromagnetische klep.
