Productdetails:
|
| Machinekader: | 500# h-gelast staal | Spanning: | 380V/50Hz/3fase |
|---|---|---|---|
| Controle schimmel: | PLC controlekabinet | Kracht: | twee 7,5 kW |
| Twee motoren aandrijven: | 15 kW * 2 | Het vormen van stappen: | 28 rolstation |
| Aantal Rollen: | 36 rollen | Schachtdiameter: | 90 mm |
| Transmissie: | DOOR KETTING | Rolling schachtmateriaal: | 45# staal |
| Behandeling met een rolspeler: | Anti roestige behandeling | Gewicht: | 10 ton |
| Hoeveelheid rollen: | 38 rolstation | Dikte van het machineframe: | 20 mm |
| Snijtype: | Hydraulisch snijden | ||
| Markeren: | Efficiëntie rollen vormmachine,Rolvormende machine voor het vormen van profielen van stalen panelen,Hydraulische pre-cutter rollenvormmachine |
||

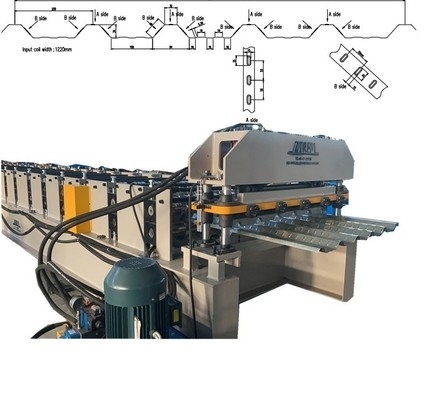

STeel Form Deck Profiel rollende vormmachine
De machine voor het rollen van profielen van staalpanelen is ontworpen om verschillende soorten profielen van staalpanelen volledig automatisch in batch te maken.,voedingstafel, geleidingsapparatuur, rollenvormsysteem, na-snijstelsel (elektrisch 0 hydraulisch), besturingssysteem en hydraulisch station.
Grote verscheidenheid aan koudgevormd staal, van de ondersectievorm, met open, halfgesloten en gesloten, de belangrijkste producten van de rollenvormende machine zijn koudgevormd kanaalstaal, hoekstaal, Z-sectie staal,koud gevormd gegolfd staal, buis, vierkant buis, rechthoekige buis, gelaste buisvormige, rollende sluiterdeuren enz.en de lengte kan flexibel worden aangepast aan de behoeftenDe productieprocessen kunnen ook worden afgestemd op de punch, zodat aan verschillende eisen kan worden voldaan.

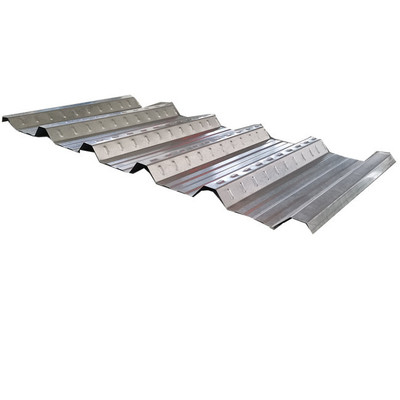

Hier zal ik bijvoorbeeld een willekeurig profiel van een staalpaneel voor dakbedekking nemen om de machine te laten zien hoe deze is ontworpen.
Voor dit soort staal profiel paneel meestal worden we gebruikt voor wandpaneel dakdek of anderen.
Voorgeverfde AZ-gecoate spoelen met een sterkte van 340 MPa tot 700 MPa en een dikte van 0,5 tot 1,0 mm
Productieproces

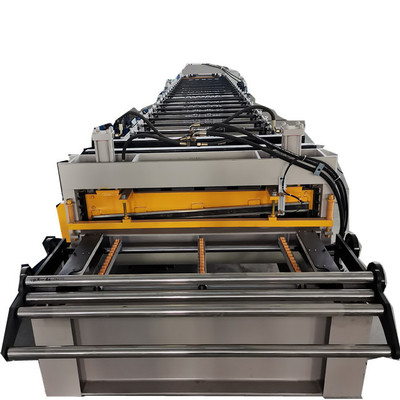

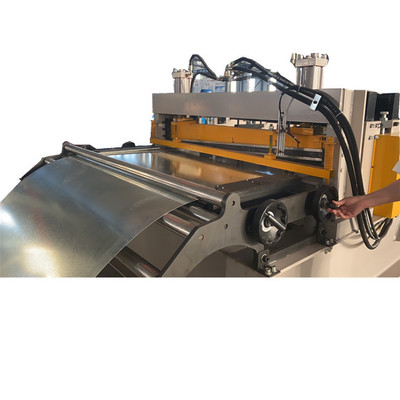

Onrolling→ Voeding→hydraulische voorsnijmachine →Rollforming → Auto-shearing → ontvangstafel

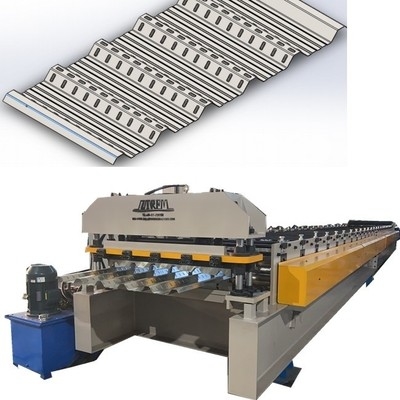

STeel Form Deck Profiel rollende vormmachine
Belangrijkste onderdelen (verpakkingslijst)
| Verpakkingslijst van onderdelen van de machine | ||||
| - Nee, dat is niet waar. | Naam | Eenheid | Hoeveelheid | Opmerking |
| 1 | 7T hydraulische ontwaaier | verzamelen | 1 | Automatisch |
| 2 | Met een gewicht van niet meer dan 50 kg | verzamelen | 1 | Keten aandrijving |
| 3 | PLC-besturingsstation | verzamelen | 1 | Delta merk |
| 4 | Hydraulische oliepomp | verzamelen | 1 | met koelsysteem |
| 5 | Productverzameltabel | verzamelen | 1 | Handmatig/3 m lengte |
10 ton hydraulische ontwaaier met laadwagen
B. Het heeft de hydraulische oliecilinder, zodat de afspanningsring uitbreidbaar is en past bij de binnendiameter van de spoelen.
C. Een motor drijft de spoelen en kan voorwaarts en achterwaarts rijden, evenals de spanning van de spoelen.
D. De kern kan zorgen voor het uitbreidingsbereik φ450 van de binnendiameter van de spoelen.
Draagvermogen: 10 ton
Maximale spoelbreedte: 1250 mm
Voedingssnelheid: 0-20 m/min (instelbaar)
Vermogen van de hydraulische motor: 5,5 kw
Frequentieregelmotor: 7,5 kW
Structuur: las door de stalen platen en de profielstaaf.

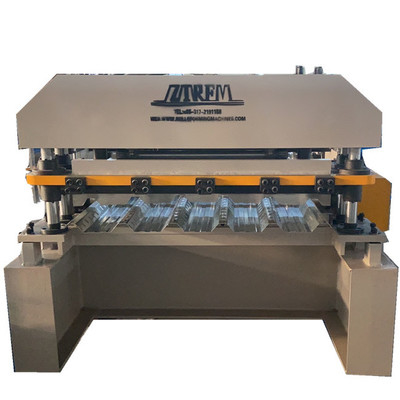

Meer informatie over de profielwalmachine voor stalen panelen:
Snelheid van vorming: 0-20m/min
Transmissie manier:Een zijde is door 1 inch dubbele ketting
Aan de andere kant zijn versnellingen voor het rijbeheer.
Hoofdmotor:Totaal 37 kW (18,5 kW*2 motoren) Lichao, beroemd Chinees merk
We kunnen ook meer soorten metaal dek rollen vormen machines bijvoorbeeld:
9/16" staalformaat dek
7/8" HD Steel Form Deck
1′′ staalformaatdek
15/16" staalformaatdek
1.5′′ staalformaatdek
Type S vormdek
