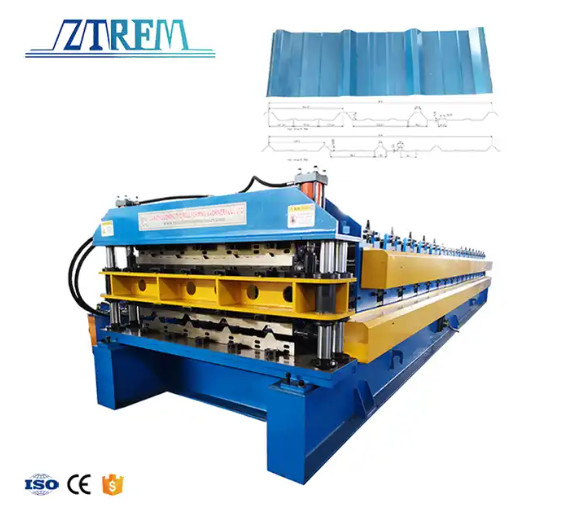

Ketting aandrijving dubbellagerdakplaatmachine voor de Republiek Slovenië

Dubbel.LgisterenROofingSHeetMachineVoor de Republiek Slovenië

Voor de Republiek Slovenië is de dubbele dakplaatmachine een goede vormmachine die twee verschillende soorten tegels kan produceren,geschikt voor klanten met beperkte ruimte,maar kan slechts één vorm van tegel tegelijk producerenHet type tegel kan worden aangepast aan de behoeften van de klant.

Bij het drukken van de dubbellagige tegels is een koppelingsinrichting aangebracht,door welke de bovenste en onderste lagen van de machine niet tegelijkertijd werken,wat de slijtage van de trommel kan verminderen.en de levensduur van de machine zal langer zijn.

Hieronder een versie van de Sloveense klanten:

Dikte:00,4-0,7 mm

Voedingsbreedte:1250 mm

Hieronder vindt u het diagram van de lokale populaire versie:

Dubbel.LgisterenROofingSHeetMachineVoor de Republiek Slovenië

Hoofdparameters vanDubbel.LgisterenROofingSHeetMachineVoor de Republiek Slovenië

6THydraulische Decoiler met een spoor

Vier cirkelvormige boogarmen zijn zeer stabiel en houden de spoel in de juiste vorm in vergelijking met de vierkante buisarm.
Er is een groef in de slag, zodat wanneer de stalen spoel wordt gehesen door een slinger, het gemakkelijk kan worden bereikt.
De diameterregeling van de decouiler is stabieler en heeft een beter draagvermogen.

Het belang van het spoor is dat meerdere machines een hydraulische rollmachine kunnen delen.

Problemen waaraan aandacht moet worden besteed: wegens het spoor delen de wagen en de codeerder hetzelfde frame, wat betekent dat de wagen in hoogte dichter bij de as van de spoel ligt,Dus we moeten de specificaties van de stalen spoel van de klant controleren..

9M Auitmatische staplermet een spoor

Dit is een opheffbare automatische stapler met een dubbele laag dakplaatmachine.met een breedte van niet meer dan 20 mm,.

De betekenis van een spoor is dat meerdere machines een palletisering kunnen delen.

De hoogte van de dubbellaag palletiseringsstapel is verstelbaar.

Schema vanhhydraulischdEcoiler met een spooren eenuitmatische staplermet een spoor

Til de auto op.

Te hoog vallende luchtstroom, de code is niet uniform, kan worden gebruikt voor het tillen van auto

Gidsvoedingstoestel

We ontwerpen drie steunpunten en één druk, en de rollen kunnen worden gedraaid, waardoor de wrijving tussen het staal en de rollen kan worden verminderd.
Elke laag heeft twee rijen rubberrollers, die ook scheuren van het materiaal voorkomen.

De zijkant is voorzien van ketenknopen en nylonbeugels, die het staal tegen schrammen beschermen.
De handwiel aan de zijkant kan worden gebruikt om de voedingsbreedte aan te passen voor een nauwkeurige voeding.

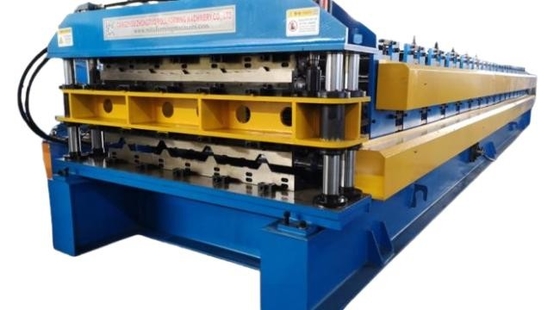

Hoofdrolvormsysteem van dubbele machine voor de productie van twee soorten dakplaten
1Het H-vormige frame en het ontwerp van de hellende steun en steun verhogen de sterkte van het frame.het opheffingsgat en het opheffingsgat zijn handig voor laden en lossen.

2.Onze rollen zijn over het algemeen gemaakt van 45 # staal verwerkt door galvanisering van hard chroom. De rol heeft een hoge hardheid, lange levensduur. Het kan ook roest voorkomen en het product schoon houden.

3.De grootte van de as zijn 80mm volgens uw vereisten. Het materiaal is 45 # staal. Onze assen zijn solide en niet gemakkelijk beschadigd.

4De as en de rol zijn door de sleutelgroef gerangschikt om te voorkomen dat de lineaire snelheid van de as in strijd is met de rol, wat verplaatsing veroorzaakt.

5Het ontwerp van positieve en negatieve draaibanden, dubbel slotmoeren en checkmat kan voorkomen dat de as tijdens het werk van de machine losvalt.

6. Spacer is gemaakt van 45 # naadloos staalpijp, dat sterk genoeg is om de normale werking te garanderen.

7Het lager kan schilderscherven voorkomen die worden veroorzaakt door inconsistente lijnsnelheden.

8De machine heeft een dubbele keten aandrijving, die stabieler en duurzamer is dan een enkele keten.

Hydraulisch scheeren

Het bovenste lemmet wordt in het frame geplaatst en we nemen twee rijen bouten en moeren om elk lemmet vast te zetten, wat hoge stabiliteit heeft.

Hydraulisch station

Hydraulisch station levert de stroom voor het scheermechanisme. we nemen de olie van 46 # en grote klep die niet gemakkelijk te blokkeren. en het vermogen is 5.5kw.De capaciteit van de brandstoftank is 110 liter.. uitgerust met luchtkoelingen om te voorkomen dat de hydraulische olie oververhit raakt en de werking van de machine beïnvloedt.De motor van het hydraulische station is een Chinese beroemde merk met een goede kwaliteit en lange levensduur.
