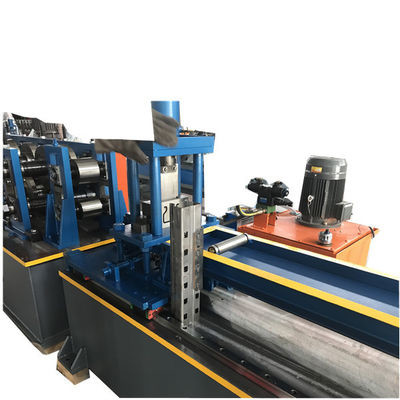

Machines voor het vormen van rollen voor het opslaan van magazijnplanken
Onze machine kan verschillende maten en diktes produceren voor zowel lichte verticale als zware verticale, hoge precisie in gaten en lengte.
Er zijn drie soorten planken: lichte planken, middelgrote planken en zware planken.
Parameters van de lichtplankkolom: hoogte 2m, 38*38 (mm), elk laag heeft een gewicht van 100 kg-150 kg;
De kolomspecificatie van het middelgrote laminaatplank is 80*40 (mm) en elke laag kan 200-250 kg dragen.
Zware opslagplanken: deze planken hebben over het algemeen geen standaard specificaties en de kolom specificaties zijn ontworpen volgens de behoeften van de klant.
Onze machine kan verschillende maten en diktes produceren voor zowel lichte als zware verticale.
De samenstelling en afbeelding van het afgewerkte plank:
De profiel tekeningen van de Upright:

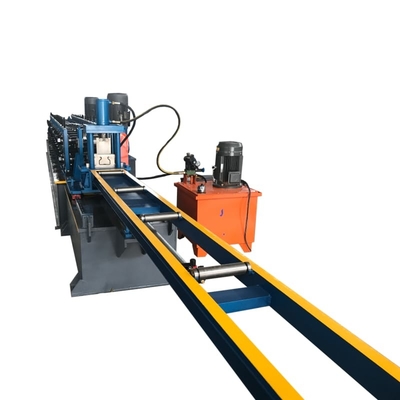

De indeling van de gehele productielijn:
Machines voor het vormen van rollen voor het opslaan van magazijnplanken
De belangrijkste technische specificaties:
1. Hydraulische ontwaaier: 5 ton capaciteit ((ondersteuning aanpassing)
2- 7 rollen, 3 omhoog, 4 omlaag.
3.Puncing machine: Yangli merk, pneumatisch, 80 ton, met servo-feeder

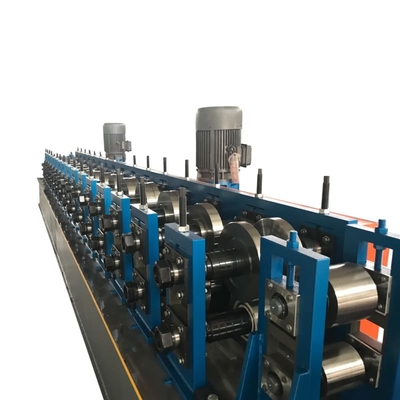

4. rollenvormende machine:
- 16 rolstations
- Rollermateriaal:Cr12 met afgedroogde behandeling
- 70 mm asdiameter
- Materiaal van de as:45# staal
- Hoofdmotorvermogen: 11 kW*2 sets
- Transmissie:Met ketting ((Gear en versnellingsbak optionele optie)
- Snijstelsel:Hydraulisch snijsysteem,geen afvalmateriaal
- Hydraulische kracht:5.5 kW
- Tolerantie voor de snijlengte: +/- 0,5 mm
5.Run-out tafel: 6 meter
6.Bestuurssysteem: PLC-systeem, merk DELTA of merk Siemens
Het eindproduct:
Aanverwante machines:
| Selectieve palletreken rollende vormmachine machine elementen |
| 1 |
Hydraulische ontwaaier |
1 set |
| 2 |
Stansysteem |
1 set |
| 3 |
Spiraalvoeder |
1 set |
| 4 |
Verstelmachine |
1 set |
| 5 |
Rolvorming |
1 set |
| 6 |
Hydraulisch snijden |
1 set |
| 7 |
PLC-besturingssysteem |
1 set |
| 8 |
Hydraulisch station |
1 set |
| 9 |
Uitlopende tafel- ((On-aangedreven) |
1 set |
|

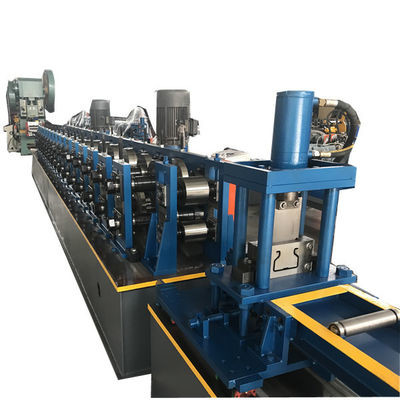

Hoofdvormmachine:
1) Vormstappen: 18 stappen
2) Buitenste diameter: 70 mm
3) Machinaframe (type): memoraal arch frame, Dikte van memoraal arch frame: 30 mm
4) Rollerinformatie:
A. grondstof: GCr12MoV
B. Afschaafgraad: 56-58°C
5) Materiaal van de as: 45° staal met warmtebehandeling en hardchroom op het oppervlak
6) Hoofdmotorvermogen: 18,5 kW, Verminderverhouding: 1:14,
Vermindertype: geharde verminder
7) Met koelapparaat
|
