Strut Channel is een standaard koudrolvormig staal dat wordt gebruikt in de elektrische industrie of constructies voor structurele ondersteuning.rol gevormd in een open kanaal met lippen om extra stijfheid te bieden. De basis strut kanaal groottes zijn: 41 * 41. 21 * 21, en ook een aantal aangepaste vormen.

De machine voor de vorming van strutkanalen is een krachtig en veelzijdig apparaat dat in staat is om te voldoen aan de productiebehoeften van strutkanalen in fotovoltaïsche zonne-installaties.Het heeft kenmerken als hoge precisie, lange levensduur, gebruiksgemak en verschillende optionele functies en aanpassingsmogelijkheden.

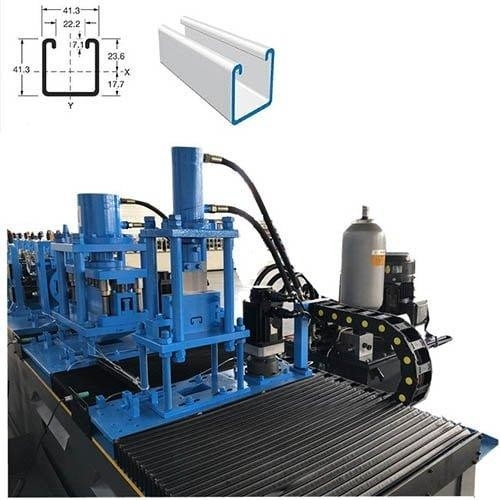

Profieltekening

Voorbeelden tonen

Werkstroom

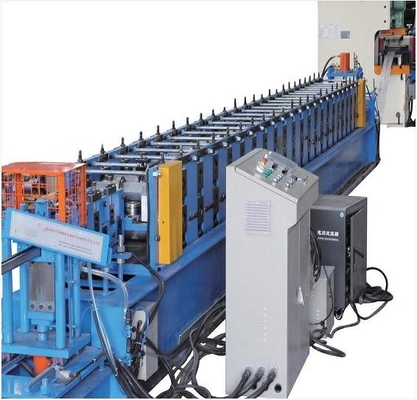

Strut Channel Roll Forming Machine 4 in 1 voor de VS

Voordelen van de uitrusting

1De productielijn maakt gebruik van een hogesnelheidsperfmachine en Skd11 materiaalvorm, zodat 12 meter bord in één minuut kunnen worden geperft.

2De productielijn kan vier verschillende hoogteprofielen produceren, zodat een productie met meerdere specificaties en minder vloeroppervlak bereikt kan worden.

3Om de vervorming van de incisie te verminderen, gebruikt het na-snijapparaat van deze apparatuur de methode van scheren van onder naar boven.

Materiaal van de rollenvormende machine 4 in 1 voor de VS ((Luxury type)

1.Materiaaldikte: 2,0-2,5 mm

2Toepasselijk materiaal:GI/GL/PosMAC

3.Materiaalopbrengststerkte: 235-390Mpa

4.Voedingsbreedte: Ongeveer 98-179 mm

Inleiding tot de ontbinding van machines

1.5T-600 Hydraulische ontrolmachine

Hydraulische besturing van de binnenopeningen van de stalen rollen

Maximale voedingsbreedte: 600 mm

Inwendige diameter van de spoel: 508 ± 30 mm, buitenste diameter: 1500 mm

Maximaal vermogen: 5 ton, motor: 3 kW, frequentieomrekeningssnelheid aanpassing

Oliepompmotor: 3 kW

Verhoog automatisch voedingsvermogen en automatisch uitschakelapparaat

Liquid pressure arm apparaat

2.Nivelleringsapparaat

Hoogste drie, laagste vier en zeven rollers.

Met de voedingsgeleidingsrail is het hoofdframe met H450-staal gelast.

De as is gemaakt van 45# staal, dat heet en heet is, en hard chroom.

Diameter = φ90 mm, precisiebewerking.

Elektrisch vermogen: 3 kW.

3.Servovo-voedingstoestel

4.63T Yangli-cilinderpunchmachine

De 63-ton hogesnelheidspunch is voorzien van een set punchmodellen voor het rollen.

De punch heeft veiligheidsdoeken aan alle kanten en deuren aan één kant.

Gecontroleerd door het PLC-systeem.

De voedingsmotor is nauwkeuriger door de servomotor, het vermogen van de servomotor is 3 kW.

5.Stansvorm

6.Hydraulisch voorsnijapparaat

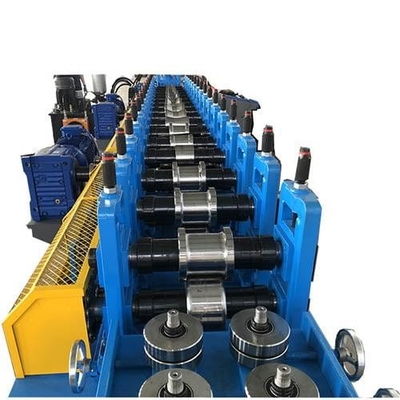

7.Molen voor het vormen van rollen

Met de voedingsgeleidingsrail is het hoofdframe met H400-staal gelast.

de dikte van de zijwand: Q235 T18 mm;

Binderstaaf: ф22 gegalvaniseerd

De rollende wielen zijn vervaardigd van lagerstaal GCR15 (= EN31-staal), het oppervlak is hardchroom, 0,04 mm dik en het oppervlak is met spiegels behandeld (langere levensduur, sterkere roest);

De schacht is gemaakt van 45° staal, getemperd en gehard warmtebehandeld, gehard gechroomd.

Diameter = 80 mm, precisieverwerking.

De tandwiel en de ketting moeten ongeveer 22 stappen verder.

Hoofdmotor (merk Poli Lai) = 15 kW, frequentie-omwenteling.

8.Koelsysteem

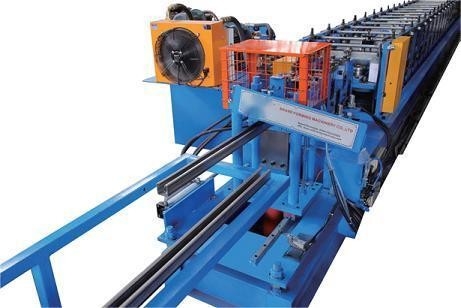

9.Hydraulisch postsnijapparaat

Post om te snijden, stop om te snijden, twee-stuk snijontwerp zonder voeding

Hydraulische motor: 5,5 kW

Materiaal van het snijgereedschap: CR12Mov (= SKD11, heeft ten minste een miljoen snijduur), warmtebehandeling tot HRC58-62 graden

Het snijvermogen wordt geleverd door het onafhankelijke hydraulische station van de gastheer

10.Hydraulisch station

11.PLC-besturingssysteem

Automatische controle van de hoeveelheid en de snijlengte

Productiegegevens (productiepartij, aantal productiestukken, productietijd, enz.) op het touchscreen invoeren;

Automatisch productie voltooien.

Combinatie: PLC, omvormer, touchscreen, encoder, enz.

12- Uitgang Rack.

Geen motivatie, twee eenheden, rollende wielen erop, gemakkelijk te verplaatsen
