Productdetails:
|
| Schacht: | 80 mm | Spanning: | 380V |
|---|---|---|---|
| Materiaal van de as: | 40Cr | Dikte: | 0.5 tot en met 2.0 mm |
| SCHERPE MOTORmacht: | 3 kW | Werktype: | Volledig automatisch |
| recoiler: | 5 ton 10 ton of andere | Transmissie: | Versnellingsbak |
| ponsenmachine: | YangLimerk | De fout van de productlengte: | ± 1mm/3m |
| Controlesysteem: | PLC's | Het scheren: | Het hydraulische of schijf scheren |
| Stacker: | motorstapler voor de ontvangstafel | Snelheid van vorming: | 10-15 m/min |
| Markeren: | zonne-energie-rollenvormende machine,automatische rollenvormende machine voor het veranderen van profielen,c40 profielrolvormende machine |
||
Zonne-Purlins Roll Forming Machine C40-C160 Automatische wisseling
Strutkanalen, ook bekend als strutkanalen of metalen framingkanalen, worden veel gebruikt voor structurele ondersteuning in verschillende toepassingen.Het rollenvormingsproces speelt een cruciale rol bij de productie van hoogwaardige steunkanalen met precisie en efficiëntieWe zullen het belang van de strutkanalen bespreken, het rollenvormingsproces en de voordelen van het gebruik van strutkanal rollenvormende machines in productieprocessen.

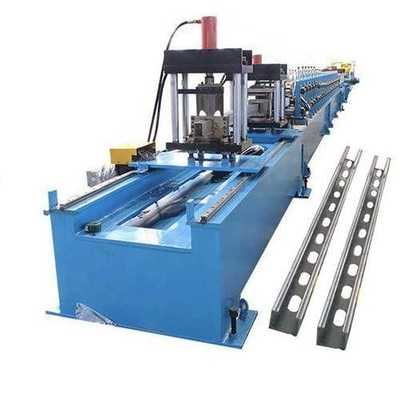

Hier is een profielfoto:
Werkstroom van de rollenvormende machine C40-C160 voor zonnepurlins:
Hydraulische afkoeling→Voeder- en niveausinrichting→Hydraulisch punch- en voorsnijapparaat →Rollformingssysteem→Servo-gecontroleerd postsnijden→Exit Rack
Zonne-Purlins Roll Forming Machine C40-C160 Automatische wisseling
Kenmerken
1.ZTRFM zwaar voertuigontwerp,gehele machine met een gewicht van meer dan 20 ton,versnellingsbaktransmissie (hoge transmissie-efficiëntie en nauwkeurige transmissieverhouding),De machine heeft een levensduur van meer dan twee keer die van andere Indiase en Chinese goedkope machines..
2Een machine voor multiprofielen: elke C-buis binnen het webbereik van 40-160 mm, wat investeringen en ruimte bespaart.
3Hiermee kunt u uw klanten 24 uur per dag een aangepaste C-buisservice aanbieden met verschillende materialen, inclusief verschillende breedtes en flenshöhecombinaties.
4- Servomotoriseerde automatische omschakeling voor verschillende C-buizen binnen 1-5 minuten, waardoor tijd wordt bespaard en de werkdoeltreffendheid wordt verbeterd.
5Het achtcilinderpunchingssysteem kan voldoen aan de verschillende punchholes van de zonne-industrie.
6. Europese gietstaal smeden structuur met anti-vervorming en hoge draagkracht, zorgt voor de machine vormen nauwkeurigheid.
7. Servo-gecontroleerd precisie-vliegend post-cut-off systeem (voor een hoge werkingsdoeltreffendheid).
8.Het nieuwste PLC-besturingssysteem wordt aangenomen om twee sets metingen voor het tellen van de lengte te combineren (geïnfronteerd tellen-gat lengte tellen en encoder-tellen-wiel lengte tellen) in één PLC-besturingssysteem.De lengte-tellingmethode kan worden overgeschakeld om het probleem van onverenigbaarheid op te lossen als gevolg van de bijzondere lengte van individuele orders.
9. Uitgerust met een waterkoelsysteem om de roller en profiel te koelen, de levensduur van de roller te verlengen en de kwaliteit van de afgewerkte profielen te waarborgen.
Sspecificaties
| Materiaal | Toepasselijk materiaal | Gegalvaniseerd staal (GI), koudgewalst staal (CRC) |
| Materiaaldikte | 2.0-4.0 mm | |
| met een breedte van niet meer dan 15 mm | Q235-550Mpa | |
| Spiraal | Voedingsbreedte | Volgens de tekening |
| Spiraal-ID-bereik | 508 mm±30 mm | |
| Capaciteit | Maximaal 5 ton. | |
| Machines | Basisframe | Europese zelfstandige structuur |
| Materiaal van de rol | Cr12 staal, met een precisiebewerking, hard, met een kromlaag | |
| Rollestation | 22 stappen naar voren | |
| De diameter van de as | F95mm, High Frequency Processing | |
|
Snijmachine
|
Hardheid | Warmtebehandeling tot HRC58-62 graden |
| Vermindering van de tolerantie | ≤ ± 1 mm | |
| Kracht | Rijwijze | Versnellingsbak/Sprocket transmissie |
| Hoofdmotor | 30 kW, Frequentie snelheidsregeling | |
| Pompmotor voor snijmachines | 22 kW | |
|
PLC-besturingssysteem
|
Inverter | Siemens / DELTA |
| Aanraakscherm | Siemens/Weinview | |
| Encoder | KOYO (Japanse merk) of OMRON (Japanse merk) | |
| Regelspanning | 24V |
1) 5 ton Hydraulische afsplijter: één set
Hydraulische controle staal spoel Innerlijke boring krimp en stop
Maximale voedingsbreedte: 600 mm
De identificatiereeks van de spoel: 508±30 mm,buitendiachter: 1600 mm
Maximale capaciteit: 5 ton, motor: 3 kW, frequentie snelheidsregeling
Motor voor oliepompen:2.2KW, met drukarm
Voeg automatische voedingskracht en zelfstopapparaat toe
2) Voeder- en nivelatieapparaat
Opwaarts drie naar beneden vier totaal zeven schachten leveling apparaat
Schachten vervaardigd van GCr15-staal ((= EN31-staal)
Warmtebehandeling,HRC 58-62.Diameter=φ105mm
3) Hydraulisch voorsnij- en stansapparaat
Pre-punching en Pre-Cutting, gebruik hetzelfde hydraulische systeem
Hydraulische motor: 22 kW,Hydraulische drukbereik: 0-16Mpa
Materiaal voor het perforeren en snijden van gereedschappen:Mold staal Cr12MoV(=SKD11 staal
Met een miljoen keer kortere levensduur, warmtebehandeling tot HRC58-62 graden
8-cilinder gatenpersen systeem voor het perforeren van zowel web als flens

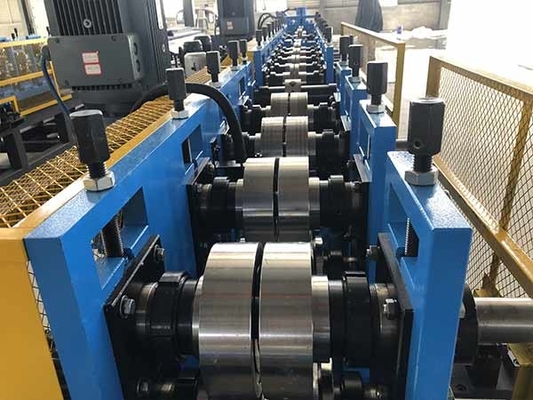

4) Hoofdmachine
Rollers, vervaardigd van CR12-staal, met een precisiebewerking
Schachten vervaardigd van 45° staal, hardchroom
Werkelijke vormsnelheid:15-20m/min ((inclusief steken en snijden)
5) Servogestuurd postsnijden
45 graden hydraulische scheefslijp: korte scheerslag, kleine snijweerstand en snelle scheersnelheid
6) PLC-besturingssysteem
Controleer de hoeveelheid en snijding automatisch.
Voer de productiegegevens (productiebatch,pcs,lengte,etc.) in op het touchscreen.
Het kan de productie automatisch afmaken.
Gecombineerd met: PLC, Inverter, Touch Screen, Encoder, enz.
Toepassingsgeval
