Productdetails:
|
| Spanning: | 380V/50Hz/3fase | Rollers: | 10-12 |
|---|---|---|---|
| Materiaal van rollen: | GCr12mov | Modus: | T-rolvormende machine |
| Scherend type: | het hydraulische post scheren | Controlesysteem: | PLC's |
| Functie: | Ovalbuismachine | Grootte: | Aanpassen |
| Hoofdvermogen: | 7,5 kW voor elk deel | Grondstofdikte: | 1.5-3 mm |
| Uncoiler: | 2 ton | Rollend station nummer: | 14 haltes |
| Maatwerkgrootte: | 5800*620*1200 mm | PLC's: | Controle |
| Markeren: | Magische c-kanaal rollenvormende machine,u c kanalen rollenvormende machine,Magische u-kanaal rollenvormmachine |
||
Magic Version Light Frame Villa Rolling Machine met C-kanaal en U-kanaal
Magische versie licht frame villa rollende machine-gebruik van C-kanaal en U-kanaal als de combinatie is ontworpen om de 6 lagen gebouw door één machine te maken.De materiaaldikte kan zijn van 0,8 tot 2.0 mm.De breedte kan worden aangepast van 89 tot 300 mm en alle bewerkingen kunnen op de computer worden uitgevoerd.Het PLC-besturingssysteem is open source en kan alle ontwerpprojecten accepteren.In het volgende deelIk zal de tekening als voorbeeld nemen om meer details van de machine te laten zien en uit te leggen hoe deze werkt.
Hier zijn enkele profielfoto's:
Magic Version Light Frame Villa Rolling Machine met C-kanaal en U-kanaal

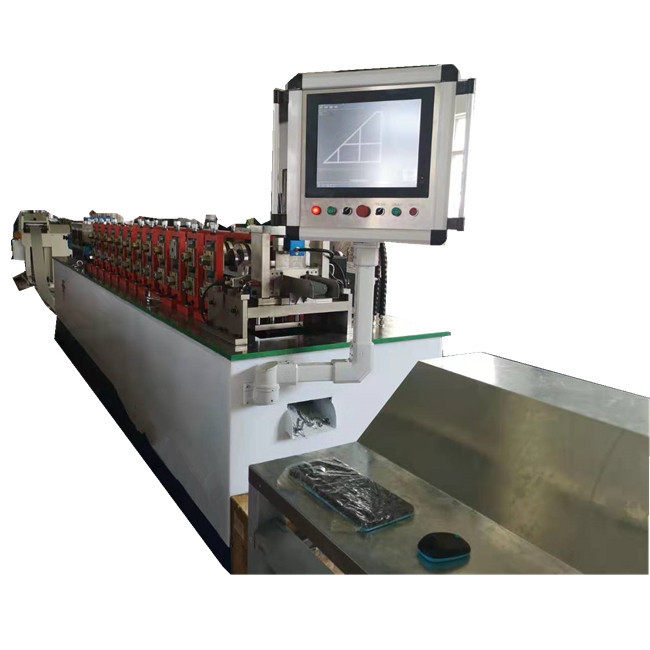

Hier is de Magic versie licht frame villa rollende machine foto voor uw referentie:
| PLC's | PLC-besturing | |
| Veranderbare distributie doos | 1 (in het midden van het rek geplaatst) | |
| Externe regelaar | 1 (kan de voortgang en terugtrekking in het productieproces en het debuggingproces vergemakkelijken) | |
| Oorsprong van de belangrijkste accessoires | PLC (Panasonic, Japan), relais (Schneider, Frankrijk), dichtbijheidsschakelaar (Ortonix, Korea) | |
| Drukker | Een-stuk inkjet (een enkele spuitstuk, vaste zijkant middelhoog spray) | |
| stroomsysteem | Servomotor 22KW+ gebogen bevelversnellingsreducer | |
| Mian hydraulisch | Vermogen van hydraulisch station 11 kW + luchtkoeling | |
| Capaciteit van de brandstoftank 200 liter | ||
| Klein hydraulisch station | Hydraulisch station vermogen 3.75kw + koelbak; brandstoftankvolume 30 liter (onderstreep flensvorm) | |
| Hoofdstukken oorsprong | Onderzoek en ontwikkeling op het gebied van olie voor magnetovalen | |
| Draaggewicht: 5 ton | ||
| Uitbreiding | Handrail | |
| Het midden van de vier schakelingen wordt aan de buitenkant ondersteund | ||
| Gedreven | Motor aandrijving, automatische ontlading | |
| Steunlengte 12 meter, het heeft twee delen, een is voor 6 meter en een ander is voor 3 meter | ||
| Metahod | Het frame is gelast met hoekstaal en hoekstaal en het oppervlak is geladen met rollen. | |
| Roller | Materiaal: Gcr12 | |
| Verwerkingstechnologie: na CNC-bewerking, warmtebehandeling tot HRC58-60, en vervolgens fijne auto | ||
| Schacht | Materiaal: 40Cr | |
| Verwerkingstechnologie: na CNC-bewerking, afzuig- en temperbehandeling HRC28-32 en vervolgens fijnbewerking | ||
| Gewicht | Het gewicht van de hele machine is ongeveer 9 ton. | |
Hier zijn enkele foto's toont de eindproducten van Magic versie licht frame villa rollende machine:
Dit type ontwerp van Magic versie licht frame villa rollende machine in zekere mate, het kan besparen verloren van de kosten in de investering. Het is gemakkelijk voor installatie en meer universeel.Bekijk onze andere ontwerpen op onze websites.Als je problemen hebt, neem dan contact met ons op.
