Productdetails:
|
Voeding: | Servorolvoeder | Breedte: | Verstelbaar type |
---|---|---|---|
Het scheren: | Hydraulische scheer- of schierscheer | Rijmodus: | Vervaardiging |
Frame-type: | Gedenkboogframe met een dikte van 30 mm | Verwerkingssnelheid: | 8-12m/min |
Mateiral: | GI Staal | Rollers: | 12 |
Grootte: | Aanpassen | Werkdruk: | 4 kW |
Rollend station nummer: | 14 haltes | Productiecapaciteit: | 14 tot 20 meter per minuut |
Materiaal van rollen: | GCr12mov | Hydraulische motormacht: | 15kw en servomotor 11kw |
Stacker: | handboek één of hydraulische | ||
Markeren: | Machines voor het vormen van rollen met een lichte keel,Magische lichte keel rollen vormmachine,China lichte keel roll vormmachine |
Magische versie licht frame villa rollende machine met behulp van C kanaal en U kanaal als de combinatie
Magische versie licht frame villa rollende machine met behulp van C-kanaal en U-kanaal als de combinatie is ontworpen om de 6 lagen gebouw door één machine te maken.8 tot 2.0 mm. De breedte kan worden aangepast van 89 tot 300 mm en de gehele operatie kan op de computer worden uitgevoerd. Het PLC-besturingssysteem is open source, het kan alle ontwerpprojecten accepteren.In het volgende deelIk zal de tekening als voorbeeld nemen om meer details van de machine te laten zien en uit te leggen hoe deze werkt.
Hier zijn enkele tekenprofielen voor u:
Magische versie licht frame villa rollende machine met behulp van C kanaal en U kanaal als de combinatie

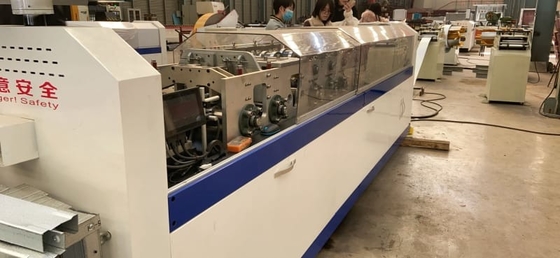

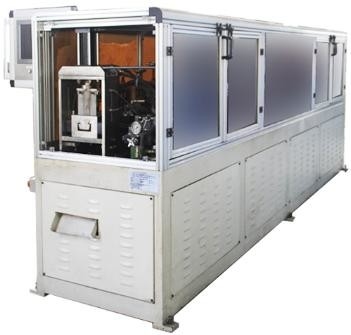

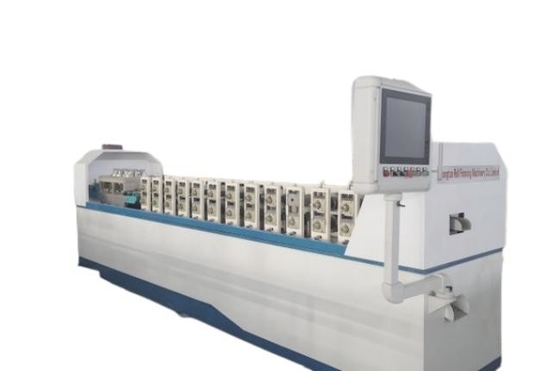

Hier is de Magic versie licht frame villa rollende machine foto voor uw referentie:
PLC's | PLC-besturing | |
Veranderbare distributie doos | 1 (in het midden van het rek geplaatst) | |
Externe regelaar | 1 (kan de voortgang en terugtrekking in het productieproces en het debuggingproces vergemakkelijken) | |
Oorsprong van de belangrijkste accessoires | PLC (Panasonic, Japan), relais (Schneider, Frankrijk), dichtbijheidsschakelaar (Ortonix, Korea) | |
Drukker | Een-stuk inkjet (een enkele spuitstuk, vaste zijkant middelhoog spray) | |
stroomsysteem | Servomotor 22KW+ gebogen bevelversnellingsreducer | |
Mian hydraulisch | Vermogen van hydraulisch station 11 kW + luchtkoeling | |
Capaciteit van de brandstoftank 200 liter | ||
Klein hydraulisch station | Hydraulisch station vermogen 3.75kw + koelbak; brandstoftankvolume 30 liter (onderstreep flensvorm) | |
Hoofdstukken oorsprong | Onderzoek en ontwikkeling op het gebied van olie voor magnetovalen | |
Draaggewicht: 5 ton | ||
Uitbreiding | Handrail | |
Het midden van de vier schakelingen wordt aan de buitenkant ondersteund | ||
Gedreven | Motor aandrijving, automatische ontlading | |
Steunlengte 12 meter, het heeft twee delen, een is voor 6 meter en een ander is voor 3 meter | ||
Metahod | Het frame is gelast met hoekstaal en hoekstaal en het oppervlak is geladen met rollen. | |
Roller | Materiaal: Gcr12 | |
Verwerkingstechnologie: na CNC-bewerking, warmtebehandeling tot HRC58-60, en vervolgens fijne auto | ||
Schacht | Materiaal: 40Cr | |
Verwerkingstechnologie: na CNC-bewerking, afzuig- en temperbehandeling HRC28-32 en vervolgens fijnbewerking | ||
Gewicht | Het gewicht van de hele machine is ongeveer 9 ton. |
Hier zijn enkele foto's.Toont de eindproducten van de Magic-versie van de lichte villawalser:
