Sigma Purlins machine

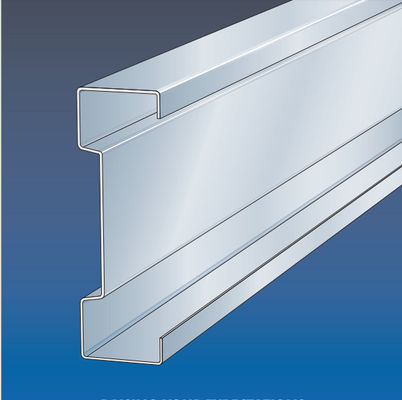

Sigma Purlins Machine is ontworpen om de sigma purline in batch volledig automatisch te maken.Het Sigma purlin systeem is al vele jaren ontwikkeld in samenwerking metHet systeem is in de eerste plaats ontworpen voor gebruik op daken als secundaire steun voor de platen.

Sigma-processen worden vervaardigd door koudrolvorming van voorverwarmd gegalvaniseerd staal van de kwaliteit S450, met een minimale uitgangsspanning van 450 N/mm2.Hier hebben we een rollende vormmachine ontwikkeld voor het maken van een dergelijk profiel met meerdere punching.

Het bovenstaande bereik kan niet worden gemaakt door één bereik, omdat het diktebereik te groot is, normaal gesproken 1,5 tot 4,0 mm dikte, of 3,5 mm die beter is.

Sigma Purlins machine

Basisinformatie: NLT-400 Sigma Purlins machine

Naam van de apparatuur: NLT-400 computer-invoer digitale transformatie+elektrische knoptransformatie rollenvormende apparatuur

Model van de uitrusting: NLT-400

Intelligente versie servomotor: totaal vermogen68 kW aandrijving

Splassen:30 meter per minuut, een totale snelheid van 12 meter per minuut tot 15 meter per minuut (afhankelijk van het aantal geboorde gaten);

1. C breedte (80~350) mm, Z breedte (120~350mm) kan vrij worden getransformeerd;

2. Kleine rand (8-20 mm) en kleine rand ≤ 0,8 * (telhoogte -20);

3. taillehoogte (30-100) mm en taillehoogte ≤ 0,95 * (onderbreedte - kleine rand -30);

4. verstelbare plaatdikte t (1,0~3,5) mm;

Lengte- en gatpositie nauwkeurigheid ± 1 mm

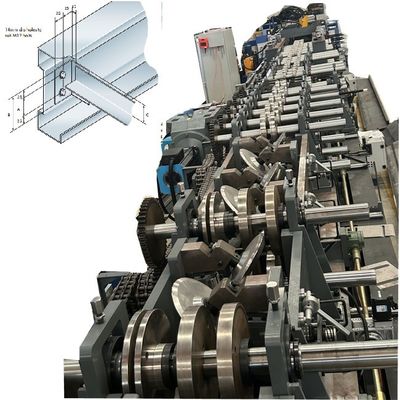

Ontwikkelen → Materiaal in de machine voeren →Het gelijkstellen- Ja.doorsteken en voorscheren- Ja.rollenvorming→Producten in ontvangst tabel

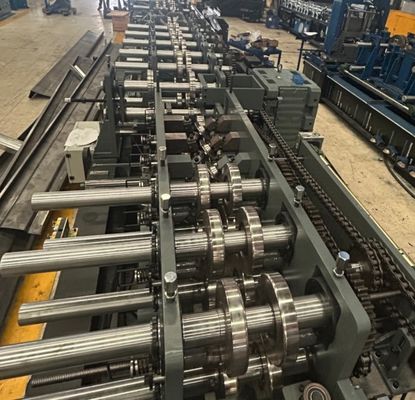

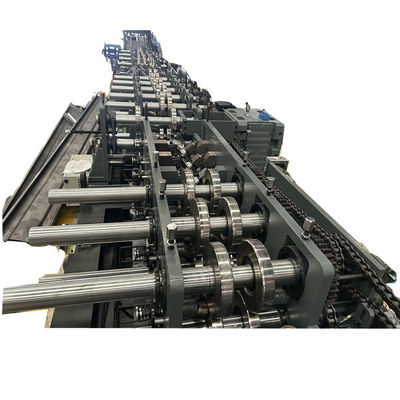

De eerste 8 rolstations zijn voor Sigma ribben breedte verstelbaar volgens de onderste breedte verandering.

Diameter van de assen:Φ90 mm vaste stof

Dubbele rijketen voor transmissie+achtersteun

Materiaal van assen:

40 Cr CNC-bewerking HRC28-32,afwerking en elektroplaten

Vormsnelheid:max.15m/min

Spanning: 380V/60HZ/3P (zoals aangevraagd)

Overdrachtsweg:

Dubbele kettingen + steun aan het schachtpunt

Afwisselende maten:Automatischdoor PLC

C en Z: Handmatig

Rolmateriaal: Cr12, nauwkeurig bewerkte binnenste opening na vacuümwarmtebehandeling

Verwerkingstechnologie: CNC-bewerking gevolgd door warmtebehandeling tot HRC58-60, precisiebewerking

Materiaal van de as: 40Cr (diameter 90/diameter 75)

Verwerkingstechnologie: afzuig- en temperbehandeling HRC28-32 na CNC-bewerking en vervolgens fijn draaien en galvaniseren.

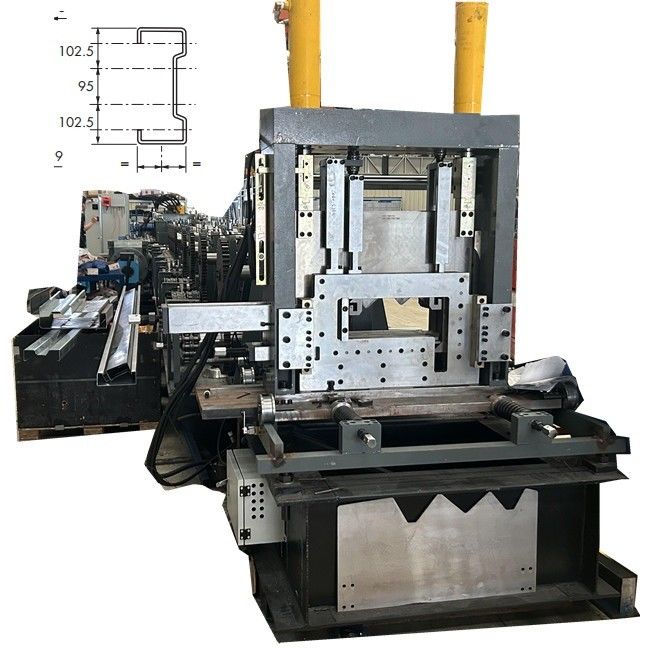

Wat betreft het scheeronderdeel van Sigma Purline Machine:

We hebben de duidelijke grootte breedte metingen markering voor gemakkelijk aan te passen.

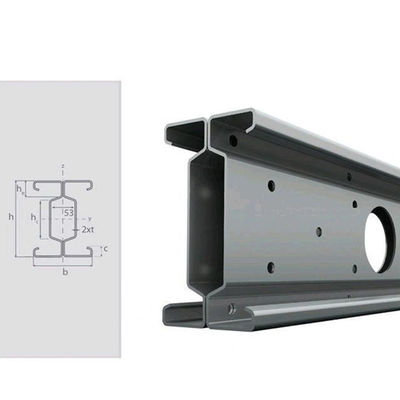

Toepassing van Sigma Purline:

Als u meer wilt weten over deze machines, neem dan op elk moment contact met ons op.
