Aluminiumlegering PIR Geïsoleerd Great Wall PaneelProductieboardspecificatie: Breedte 1250
Aluminiumeenlegering PIRigeïsoleerd Great Wall Paneel is een soortbuitenbekledingssandwichpaneel voor onze snelste en goedkoopste oplossing voor de behuizing van buitenmuren voor industriële gebouwen, schuren en opslag, evenals het bekleden van de muren van gebouwen, kantoren of huizen, enz. Het belangrijkste kenmerk is de spectaculaire esthetiek, aangezien de schroef die voor de bevestiging wordt gebruikt, volledig onzichtbaar is.
Het heeft de volgende kenmerken:
Het is gemaakt met een duurzame aluminiumlegering aan de buitenkant en een hoogwaardige PU/PIR-kern, deze panelen leveren uitzonderlijke warmte-isolatie. Hun onderscheidende lineaire ontwerp, geïnspireerd door de iconische Chinese Muur, biedt een visueel opvallende en robuuste oplossing voor projecten die zowel superieure esthetische aantrekkingskracht als structurele integriteit vereisen.
De aluminium Great Wall panelen zijn ideaal voor daken en muren in buitenpaviljoens, serres en luifels, en bieden effectieve warmte-isolatie, waterdichtheid en bescherming tegen de zon. Neem het volgende tekenprofiel: Aluminiumlegering PIR Geïsoleerd Great Wall Paneel
RolvormmachineProductieboardspecificatie: Breedte 1250I
:I

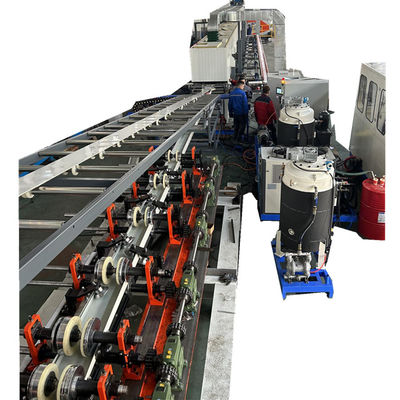

. HOOFDROLVORMER5-tons hydraulische afwikkelmachine met 2 sets trolleys
1250 Great Wall Plaatvormmachine (Bovenste/Onderste Plaat) 2 sets
II. Verwarmingsapparaat
Heteluchtverwarmingsbeschermingssysteem 1 set

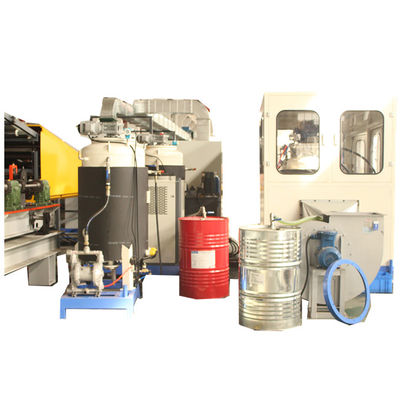

III. Hogedruk schuimmachine
Tweecomponenten hogedruk schuimmachine 1 set
Vertalingsveegapparaat 1 set
IV. Dubbele spoorlamineermachine
24M stalen kettingplaatlamineermachine 1 set
Schroefhefapparaat 1 set
Zijblokapparaat (één dikte) 1 set
V. Bandzaag snijmachine
Bandzaag tracking snijmachine 1 set
1 set snelle transportband
1 set elektronisch besturingssysteem
Belangrijkste technische parameters van de
Aluminiumlegering PIR Geïsoleerd Great Wall Paneel RolvormmachineProductieboardspecificatie: Breedte 1250
Dikte 30mm
Aangepast
iseer lengtePaneelmateriaal: Kleur stalen plaat
Kernmateriaal: hard polyurethaan
Dichtheid: 40~60kg/m3
Productielijnsnelheid: 6~8m/min (0~50Hz variabele frequentie snelheidsregeling)
Dubbele spoorlamineertransportbandlengte: 24m (effectieve lengte 24m)
Heteluchtcirculatie maximale temperatuur: 60 ℃
Afmetingen van de productielijn (lengte x breedte x hoogte): ongeveer 90m (L) x 6m (B) x 6m (H)
Totaal vermogen: ongeveer 160kw
◆
Vormpaneelmaakmachine:De vormeenheid bestaat uit twee vormmachines, namelijk de voorplaat en de achterplaat. Klanten kunnen ook meerdere vormeenheden aanpassen om aan de productiebehoeften te voldoen.
Specificaties aluminium spoel: breedte 1250mm, dikte 0,3-0,5mm
Vormproces: 30 processen
Rolassdiameter: ø 80
Maximale vormsnelheid: 10m/min
Vermogen: 7,5kw A.C
Variabele frequentie traploze snelheidsregeling

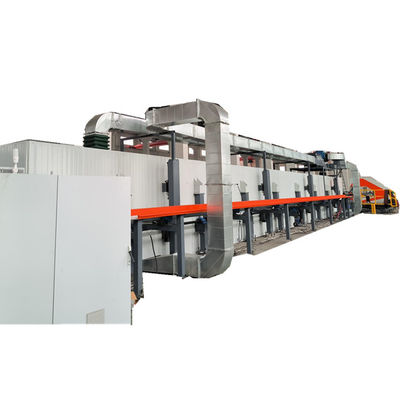

Pr-verwarmingsapparaat
Om aan de procesvereisten te voldoen, moet de plaat worden voorverwarmd voordat er vloeistof wordt gespoten. Over het algemeen is de voorverwarmingstemperatuur van het plaatoppervlak 25-35
° C, (bepaald door de natte eindvereisten)Voorverwarming stelt een bepaald aantal elektrische verwarmingsbuizen in, die afzonderlijk kunnen worden gegroepeerd en bestuurd
Temperatuur: 50 graden (instelbaar)
Temperatuurregeling: digitale display zelfcontrole
Stalen plaattemperatuur: Over het algemeen is de voorverwarmingstemperatuur van het plaatoppervlak 25-35
° C, (bepaald door de natte eindvereisten)Verwarmingsvermogen: 32kw

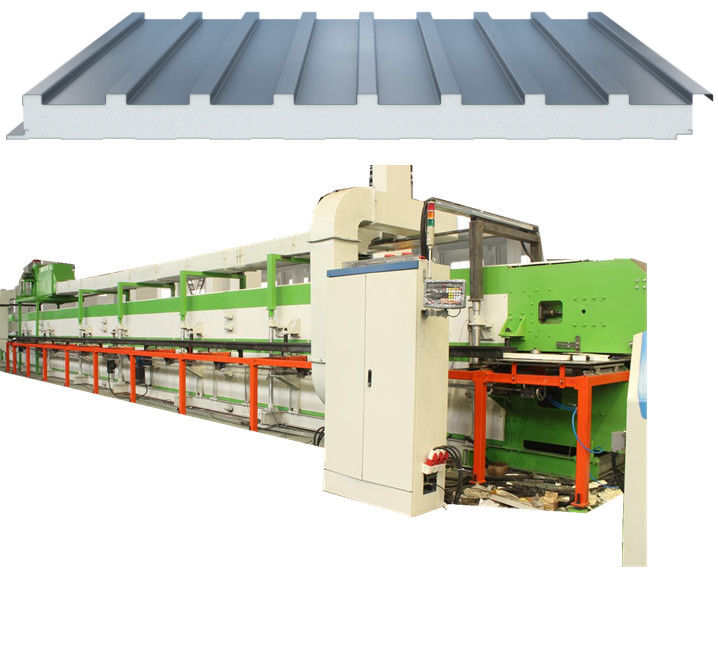

Dubbele spoorlamineertransportband
Eén bovenste en één onderste rupsbandtransportband.
Spoorlengte: 24m
Instelbare schuimbreedte: 900mm
Instelbare schuimbreedte: 900mm
Spoor kettingplaatlengte: 1200mm
Spoor kettingplaatbreedte: 220mm
Spoor kettingplaatmateriaal: 16MN
Spoor kettingplaatdikte: totale dikte 60mm
Bovenste spoor openingshoogte: 200mm
Werkvlakhoogte van het onderste spoor: 1200mm
Geleiderailmateriaal: GCr15, oppervlaktehardheid HRC58-62 °
Instelbare snelheid: 3-10m/min
Druk: 0,6bar/cm2
Transportbandvermogen: 5,5kw × 2, variabele frequentie traploze snelheidsregeling
Spiraalheffen: 24 stuks
Schroefdiameter Φ 70mm

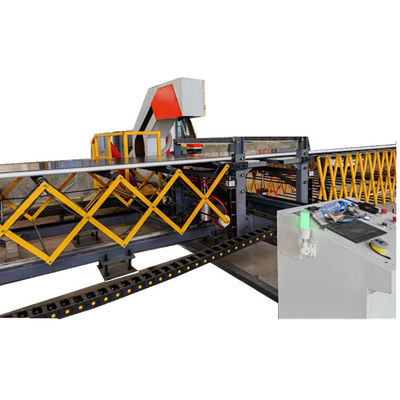

Automatisch volgen
en scheren machineDeze machine bestaat uit een basis, een longitudinale bewegingsmechanisme, een snijmachine en een stofzuiger. Het longitudinale bewegingsframe is geïnstalleerd op de lineaire geleiderail van de machinebasis en wordt gesynchroniseerd met de longitudinale beweging van de lamineermachine via een motor, reductiemiddel en schroefaandrijving, en keert snel terug naar zijn oorspronkelijke positie na het voltooien van het snijden van het plaatmetaal.

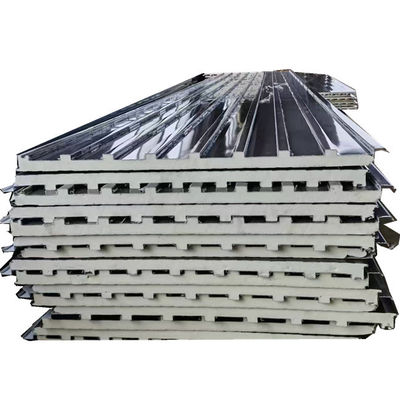

Laten we nu het eindproduct en het overlappende effect bekijken:
