C Purline U Purline M Purline Z Purline Rolling Forming Machine

C Purline U Purline M Purline Z Purline Rolling Forming Machine
C Purline U Purline M Purline Z Purline Rolling Forming Machine C Purline U Purline M Purline Z Purline Rolling Forming Machine C Purline U Purline M Purline Z Purline Rolling Forming Machine C Purline U Purline M Purline Z Purline Rolling Forming Machine

Grote Afbeelding :  C Purline U Purline M Purline Z Purline Rolling Forming Machine

Productdetails:
Plaats van herkomst: China
Merknaam: Zhongtuo
Certificering: CE, SGS
Modelnummer: ZTAC
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: under discuss
Verpakking Details: naakt met anti-olie
Levertijd: 60 Werkdagen
Betalingscondities: T/T, L/C

C Purline U Purline M Purline Z Purline Rolling Forming Machine

beschrijving
Markeren:

M rollenvormende machine

,

C-rolvormende machine

,

U purline rollforming machine

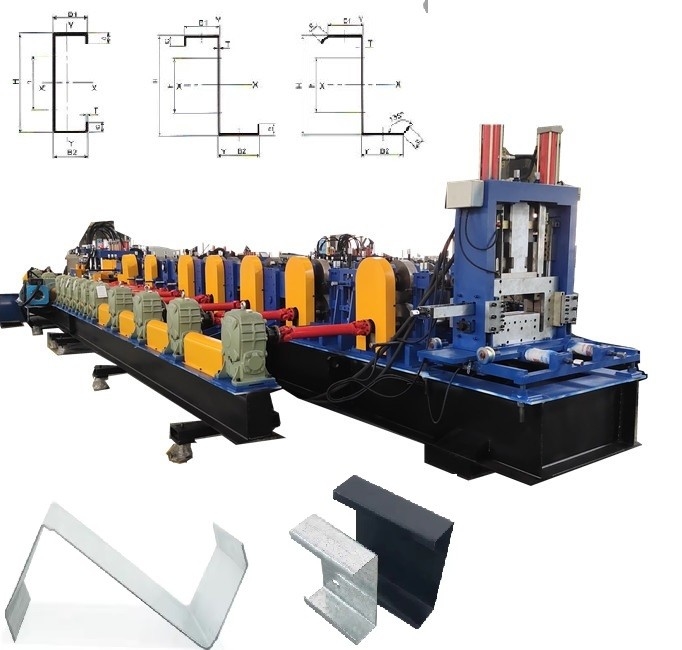

CZ purline machineC purline, U purline, M purline Z purline, C & Z purline rollen vormmachine

CZ-staal kan worden gebruikt voor het bouwen van de hoofdstructuur en na diepgaande verwerking kan het goed voldoen aan de ontwerpvereisten van de gebouwstructuur, waardoor de gebouwstructuur stabieler en betrouwbaarder wordt. C-vormig staal wordt voornamelijk gebruikt voor sommige muurbalken en sandelhoutstroken in gebouwen, waardoor een relatief stevige bouwstructuur kan worden verkregen.  Z-vormig staal is een gewoon koud gevormd staal dat vaak wordt gebruikt in grote stalen structuren, vooral in gebouwen zoals fabrieken, en heeft seismische weerstand. Schappen, groentestuinen en meubels: CZ-staal wordt ook gebruikt bij de productie van schappen, groentestuinen en meubels.

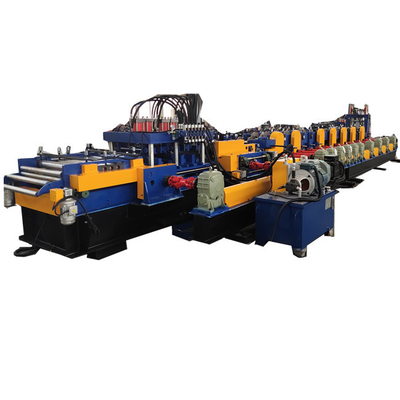

C Purline U Purline M Purline Z Purline Rolling Forming Machine 1

Volgens het gebruik en de toepassing van purlines, ontworpen de volgende soorten C purline, U purline, M purline Z purline, C & Z purline rollen vormmachine;

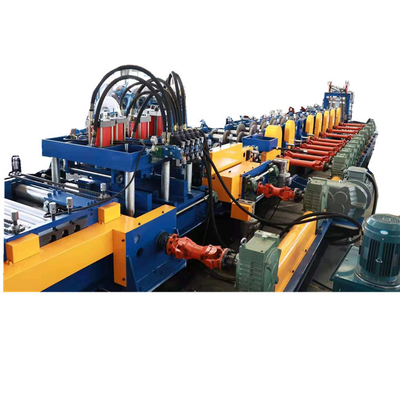

C Purline U Purline M Purline Z Purline Rolling Forming Machine 2

1Lichte rollenvormende machine (bijvoorbeeld dikte van 1 tot 2,5 mm)

2. zware rollenvormende machine voor de vorming van de rol (dikte van de rol van 1,5 tot 3,5 of 4,5 mm)

3Volledig automatische CZ-buigmachine

4. C U Z M-boorlijnmachine

5. semi-automatische rollende vormmachine (van C tot Z met handrail of PLC-instelling)



Neem de volgende afmetingen bijvoorbeeld om u te laten zien hoe de volledig automatische CZ purline machine is ontworpen: Neem die populaire maten voor uw referentie, die kunnen allemaal worden gemaakt door één machine

C Purline U Purline M Purline Z Purline Rolling Forming Machine 3

Hoe kies je de juiste machine voor jouw behoeften?

1. Kies de machine modus volgens de materiaal dikte, hardheid. Bijvoorbeeld in de VS gebruiken we SG550 full hard staal en de dikte tot 4.5mm en dan moeten we de versnellingsbak type zware duty types gebruikenAls alleen de dikte van 1,0 tot 2,5 mm, en alleen zacht staal en dan kunnen we de lichte taak CZ purline machine gebruiken.

2. Kies de CZ purline modus, rekening houdend met de onderste breedte. Als de onderste breedte tot 400 mm of meer groter, beter kiezen we de heavy duty vorm.

3. Kies de CZ purline modus, volgens de automatische graad: Bijvoorbeeld als u wilt het diktebereik automatisch aan te passen, als u wilt de maten te veranderen door PLC,Als je de vorm van C naar Z wilt veranderen, dan kunnen we de volledig automatische vorm kiezen..

4Als je voor de CZ-vorm kiest, moet je rekening houden met je budget.Als u denkt dat u de processionele ingenieur en u kunt de machine gemakkelijk te behandelen Ondertussen uw budget is beperkt en dan kunnen we overwegen de economische type, met ketting als transmissie, handmatige aanpassingen.

In het volgende deel zal ik het automatische type introduceren:

C Purline U Purline M Purline Z Purline Rolling Forming Machine 4

Bij het niveaulende deel is er ook een servomotor, zodra de inlaat spoelbreedte verandert, zal het niveaulende deel de aanpassing automatisch doen.

Voedingsplaatrol+dubbele paar neutrale rollen.wat betekent dat de rollen apart naar links en rechts kunnen worden ingesteldHet handwiel moet aan de bedieningszijde zijn en een algemene laterale beweging hebben.

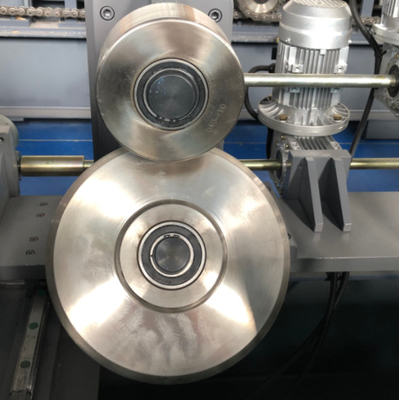

Servo-aanpassing van middelhoogte en onderbreedte, dikte aanpassing door middel van servomotor gecentraliseerde aandrijving van wormversnelling en wormversnelling,de wormversnellingen en lagers hebben olie-inspuitgaten, CZ wisselen voor handmatige aanpassing.

C Purline U Purline M Purline Z Purline Rolling Forming Machine 5

met een breedte van niet meer dan 50 mm

Voor de vormgeving van rijen: 16 rijen

Rolmateriaal: Cr12, warmtebehandeld tot HRC58-60 na CNC-bewerking, precisie-draaien

Materiaal van de as: 40Cr

Schachtdiameter: 70/95 mm

Transmissie: versnellingsbak

Versnelling: ongeveer 20-40 m/min.

Hoofdmotor: 45 kW * 2 stuks, Siemens wisselstroommotor met variabele frequentie

Versnellingsreducer: K-serie

Vermogen van de motor voor grootteaanpassing: 2 * 1,5kw+ 2,2kw, Siemens servomotor V90

Aanpassing van de rolruimte voor verschillende diktes: 8 * 0,75kw (volgens het werkelijke ontwerp)

Rechttrekken: de rechtheid van het eindproduct verzekeren

Hydraulisch snijden: traceer snijden, 45 graden draaien, geen afval, één model met één paar messen

Snijvormmateriaal: Cr12 mov

Koelsysteem: met watergekoeld smeersysteem, met watertank en pomp.Een filter scherm wordt toegevoegd aan de inlaat van de watertank om te voorkomen dat waterafval de watertank binnenkomt en de pomp beschadigt

Spanning: 460V, 60Hz, 3ph, (volgens de eisen van de klant)

C Purline U Purline M Purline Z Purline Rolling Forming Machine 6

Op de bovenkant van het frame, zullen we ontwerpen met de servomotor ook, uit voorbeeld de dikte van 1,5 tot 3,5 mm, kunnen we het automatische wijzigingen volgens de PLC controle, op deze manier,We kunnen het 100% nauwkeurig maken..

Bij het verwerken van superdikke of zware typen is ook een automatische stapler nodig.

stacker

Aan de andere kant, laat me delen een aantal meer economisch ontwerp C & Z purline rollen vormen machine voor uw referentie: Dit type kunnen we de keten gebruiken als transmissie en dan de kosten zal lager zijn.

C Purline U Purline M Purline Z Purline Rolling Forming Machine 8



Wat betreft de CZ-buigmachine,We hebben drie soorten voor uw referentie.:

1Onafhankelijk slaan, dat is voor meer slaan.

2. Voor het slaan, als het slaan aan de zijkant, moeten we de voor het slaan doen

3Na het slaan, als het slaan aan de onderkant en in de buurt van het einde, kunnen we de na het slaan gebruiken.

C Purline U Purline M Purline Z Purline Rolling Forming Machine 9

Dit steken is goed als je veel gaten te steken, door dit type kunnen we veranderen gaat gemakkelijk en verbeteren van de machine werkende snelheid.

C Purline U Purline M Purline Z Purline Rolling Forming Machine 10

Na het slaan:

C Purline U Purline M Purline Z Purline Rolling Forming Machine 11



Wat als de oplossing, ik wil gewoon een vaste grootte te maken?

C Purline U Purline M Purline Z Purline Rolling Forming Machine 12

U kunt kiezen voor dit type middelste plaat type, de kosten zullen lager zijn en gemakkelijker te gebruiken.

Voor meer vragen kunt u ons te allen tijde contacteren.
