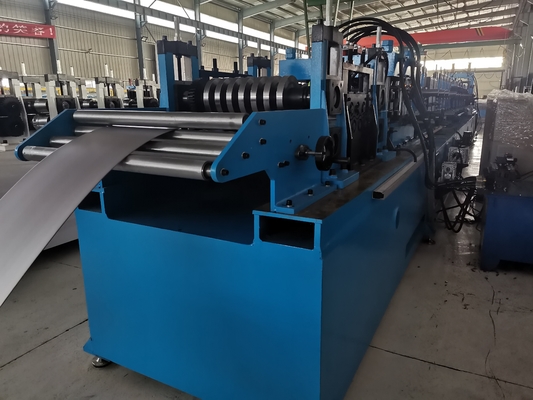

Volledig automatische C / Z Purlin Roll Former met verstelbare rol

Volledig automatische C/Z Purlin Roll voormalig NLT350

De nieuwe generatie van de CZ-machine die de grenzen van de productie vergroot.Deze machine is geschikt voor de productie van CZ-profielen met een breedte van maximaal 350 mm en een dikte van maximaal 3.5mm, waardoor het de perfecte keuze is voor high-end klanten die op zoek zijn naar grotere groottes.

De NLT350 CZ-buigmachine beschikt over een dubbelrijk ketentransmissie-systeem, dat een hoge stabiliteit en nauwkeurigheid tijdens de werking garandeert.De kanalen B en D zijn ook verbonden met versterkingsplaten voor extra steun, met een superieure duurzaamheid en stabiliteit.

Deze machine is uitgerust met 12 sets CZ-uitwisselingsmodules, die een gemakkelijke en snelle groottewisseling mogelijk maken zonder dat complexe aanpassingen nodig zijn.het kanaal B wordt gevormd met rolvorming, waardoor een soepel en efficiënt productieproces wordt gewaarborgd.

In de voorhoede van innovatie staat de NLT350 CZ-purlin-machine standaard met eindeloze conversie-technologie en verschillende modellen, waaronder motorversie, servomotorversie en meer.Deze machine zal zeker uw verwachtingen overtreffen en voldoen aan al uw productie-eisen onder verschillende omstandigheden.

Hier.is eenProfiel voor u:

Layout tekening

Stroomgrafiek: De-coiler ️ Niveausinrichting ️ voorpersen en voorsnijden ️ rollenvormende onderdelen ️ stapel

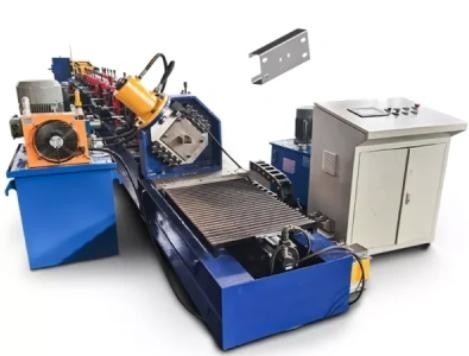

Volledig automatische C/Z Purlin Roll voormalig NLT350

De voordelen van CZ purlin machine AUTOMATISCH grootte-wijziging type zijn als volgt:

1.Vervaardiging van verschillende groottes (C80-350/Z120-350) zonder vervanging van de rollen of de afstandsspanners.

2Je hoeft niet te wisselen voor een andere maat.

3Eenvoudige bediening, lage onderhoudskosten

4.Onbeperkte afmetingen ((alle afmetingen binnen het bereik van de machine), helpen bij het besparen van materiaal

5.Opsieel Punch gat op elke positie van de spiraal web kant en flense kant

Hoofdbestanddelen:

1. Hydraulische ontwaaier

De-coiler Type: automatisch vastmaken en lossen

Gewichtscapaciteit: 6T

2. Voeding en nivelatie:

Het wordt gebruikt om het materiaal plat te maken voordat het in de rollenvormmachine wordt gevoerd.

3.Voorpunctietoestel

PLC-besturing van de hoeveelheid en de horizontale positie van de punch; verticale positie handmatig aanpassen.

Webpunchingshoeveelheid en -grootte: volgens de eisen van de klant

Flankenpersenhoeveelheid en -grootte: volgens de eisen van de klant

Punchbar en punch die kunnen gemakkelijk worden vervangen.

4.Voorafsnijapparaat

Het gebruikte om grondstoffen te snijden voor het rollen.

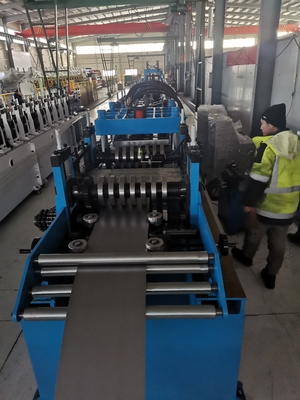

5.Main roll voormalig

Aandrijving: door versnellingsbakken

Maximale vormsnelheid: 30 m/min.

Roller: ongeveer 21 groepen rollers

Rolmateriaal is Cr12-vormstaal;

De diameter van de rol is ongeveer 360 mm.

As: De as van de rollen wordt twee keer door een slijpmachine getouled om de nauwkeurigheid van het eindproduct te waarborgen.

Materiaal van de hoofdas: 40Cr

Veranderbare afmetingen: volledig automatisch

Aanvaard snel C/Z-uitwisselingssysteem

Snel C/Z wisselen met slechts 3 stappen, binnen 5 -15 minuten.

6Hydraulisch snijden

Adopteer ons innovatieve snijstelsel, CZ geïntegreerde & verstelbare snijvorm hoeft niet te vervangen snijvorm wanneer purlin maten veranderen.

7.PLC-besturingssysteem

Automatische controle van de hoeveelheid & punching lengte & snijlengte

De machine zal worden gestopt terwijl het is punch en snijden

Automatische lengtemetingen en kwantiteitstelling (nauwkeurigheid +- 3 mm)

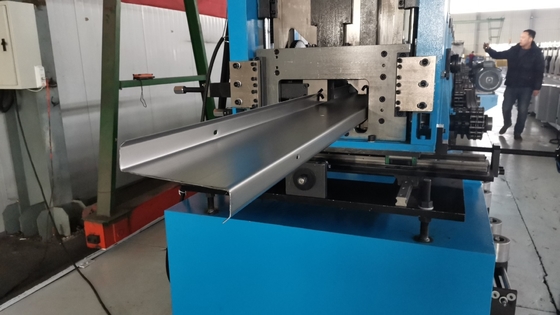

Profiel effect:
