Productdetails:
|
| Rollerstation: | 18 Stations rollen voor het rollenvormen | Stroomleverancier: | 380 V |
|---|---|---|---|
| Dikte: | 1,5-3,0 mm | Maat wijzigen: | Automatisch |
| Specificatie: | 10*1.35*1.75m | PLC's: | DELTA |
| Kleur: | Verzoek van de cliënt | Lijnsnelheid: | Gecorrigeerd door een frequentieomvormer |
| Vorming van rolstations: | 20 posten | Stoten: | Optie |
| Productiecapaciteit: | 5-18 m/min | kettingen: | 2 |
| vormingsstation: | 18 stap + 7 stap | Transportpakket: | 1*20 GP-container |
| Hydraulische motor: | 5.5 kW | ||
| Markeren: | 152.4-355.6 mm Cz Purlin rollen vormmachine,Hydraulische rolvormende machine,Co Cz Purlin rollenvormende machine |
||

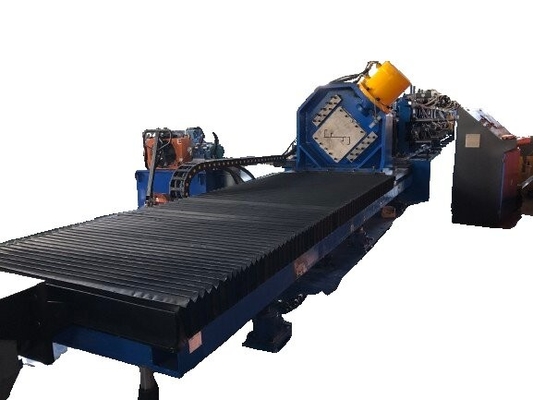

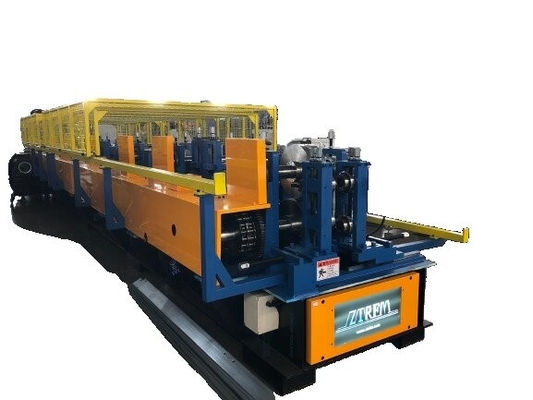

152.4-355.6mm CZPurlin rollenvormende machine
CZ-spuren is een nieuw type bouwstaal dat bestaat uit twee soorten staal met vergelijkbare dwarsdoorsnedevormen en wordt vaak C-spuren of Z-spuren genoemd.die gewoonlijk wordt genoemd op basis van zijn vormkenmerken en gebruik in de industrie.
Afsnitvorm: het gedeelte van C-vormige stalen stenen is C-vormig, bestaande uit twee parallelle flenzen en een web dat de flenzen verbindt; het gedeelte van Z-spurlin staal is Z-vormig,en er zijn ook twee flenzen en een web, maar de verbinding tussen de flens en het web is anders, in een Z-vormige opstelling.

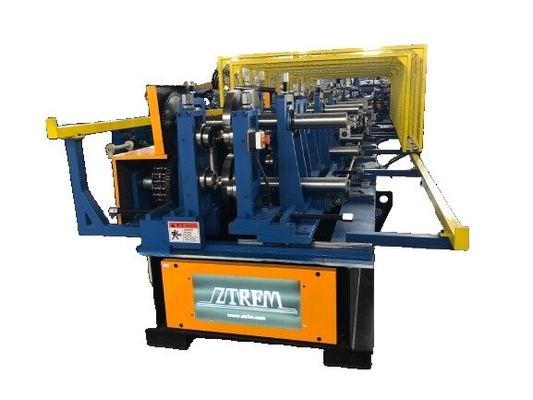

152.4-355.6mm CZPurlin rollenvormende machine
Vereisten voor de afgewerkte versie
● Materiaal: gegalvaniseerd koolstofstaal
● Materiaaldikte: 1,5 tot 3,5 mm
● Dikte aanpassing: servomotor regelt de rol op en neer automatische aanpassing, de zijrol handmatige aanpassing.
● Afmetingen aanpassen: automatische aanpassing van breedte en hoogte, snijmes om het lemmet te vervangen.
● C- en Z-instelling: handmatig draaien van de rol 180
Hoofdonderdelen van de apparatuur
| Hoofdonderdelen van de apparatuur | |||
| Nee, dat is niet zo. | Naam | Eenheid | Hoeveelheid |
| 1. | 16 ton hydraulische open machine met trolley, met schephoofd en leveling | verzamelen | 1 |
| 2. | Detectie van bufferput | verzamelen | 1 |
| 3. | Vorming van gastheer | verzamelen | 1 |
| 4. | Hydraulisch afsluitingssysteem | verzamelen | 1 |
| 5. | PLC-besturingssysteem | verzamelen | 1 |
| 6. | 14 m automatische palletiseringsbandverpakking | verzamelen | 1 |
| 7. | Aanhangsel | verzamelen | 1 |
Basisparameters van grondstoffen en producten
| Halffabricaten |
Warmgewalste band, koudgewalste band, gegalvaniseerde band Treksterkte 520 MPa; opbrengststerkte 320 MPa |
| Materiaal | Q195, Q235, Q355, |
| Breedte van staal | Maximaal 600 mm volgens het profiel |
| Bestandsgrootte | Zie bijlage, tabel 1.2 |
| Dikke stalen wand | 10,5-3,5 mm |
| Inwendige diameter van de stalen spoel | Φ508mm/Φ610mm |
| Stalen spoel met buitendiameter | Φ1200mm Φ2100mm |
| Maximaal volumegewicht | 16 ¢ |
| buisbereik | 6 tot en met 14 m |
| Versnelling | Max.40m/min |
| Tolerantie voor lengte | ±1,5 mm |
| R-hoorn | R2-2,5 mm |
Tabel 1.C, afmetingstaaltabel
| C profielgrootte ((inch) | C-profielgrootte (mm) |
Dikte (inches) |
Dikte (mm) |
C profiellengte ((m) |
Versnelling (m/min) |
| 6x2,0x0.75 | 152.4 x 50.8 x 19.05 | 0.0598 | 1.51 | 6m | 40 |
| 6x2,0x0.75 | 152.4 x 50.8 x 19.05 | 0.0747 | 1.9 | 6m | 40 |
| 6x2,0x0.75 | 152.4 x 50.8 x 19.05 | 0.1046 | 2.66 | 6m | 35 |
| 6x2,0x0.75 | 152.4 x 50.8 x 19.05 | 0.1345 | 3.5 | 6m | 30 |
| 7x2,75x0.75 | 177.8 x 69.85 x 19.05 | 0.0598 | 1.51 | 7 m | 35 |
| 7x2,75x0.75 | 177.8 x 69.85 x 19.05 | 0.0747 | 1.9 | 7 m | 35 |
| 7x2,75x0.75 | 177.8 x 69.85 x 19.05 | 0.1345 | 3.5 | 7 m | 20 |
| 8x2,75x0.75 | 203.2 x 69.85 x 19.05 | 0.0598 | 1.51 | 8m | 30 |
| 8x2,75x0.75 | 203.2 x 69.85 x 19.05 | 0.0747 | 1.9 | 6m | 30 |
| 8x2,75x0.75 | 203.2 x 69.85 x 19.05 | 0.0747 | 1.9 | 8m | 30 |
| 8x2,75x0.75 | 203.2 x 69.85 x 19.05 | 0.1046 | 2.66 | 8m | 25 |
| 8x2,75x0.75 | 203.2 x 69.85 x 19.05 | 0.1345 | 3.5 | 8m | 20 |
| 9x2,75x0.75 | 228.6 x 69.85 x 19.05 | 0.0598 | 1.51 | 9 m | 25 |
| 9x2,75x0.75 | 228.6 x 69.85 x 19.05 | 0.1345 | 3.5 | 9 m | 20 |
| 10 maal 2,75 maal 0.75 | 254 keer 69,85 keer 19.05 | 0.0598 | 1.51 | 10 m | 30 |
| 10 maal 2,75 maal 0.75 | 254 keer 69,85 keer 19.05 | 0.0747 | 1.9 | 10 m | 30 |
| 10 maal 2,75 maal 0.75 | 254 keer 69,85 keer 19.05 | 0.1046 | 2.66 | 10 m | 25 |
| 12x3.5x1.0 | 304.8x88.9x25.4 | 0.0747 | 1.9 | 12 m | 30 |
| 12x3.5x1.0 | 304.8x88.9x25.4 | 0.1046 | 2.66 | 12 m | 25 |
| 12x3.5x1.0 | 304.8x88.9x25.4 | 0.1345 | 3.5 | 12 m | 20 |
| 14x3.5x1.0 | 355.6x88.9x25.4 | 0.0747 | 1.9 | 14 m | 30 |
| 14x3.5x1.0 | 355.6x88.9x25.4 | 0.1046 | 2.66 | 14 m | 25 |
| 14x3.5x1.0 | 355.6x88.9x25.4 | 0.1345 | 3.5 | 14 m | 20 |
Tabel 2.Z, afmetingstaaltabel
| Z-profielgrootte ((inch) | Z-profielgrootte (mm) |
Dikte (inches) |
Dikte (mm) |
Z-profiellengte ((m) |
Versnelling (m/min) |
| 6x2,0x0.75 | 152.4 x 50.8 x 19.05 | 0.0598 | 1.51 | 6m | 40 |
| 6x2,0x0.75 | 152.4 x 50.8 x 19.05 | 0.0747 | 1.9 | 6m | 40 |
| 6x2,0x0.75 | 152.4 x 50.8 x 19.05 | 0.1046 | 2.66 | 6m | 35 |
| 6x2,0x0.75 | 152.4 x 50.8 x 19.05 | 0.1345 | 3.5 | 6m | 30 |
| 7x2,75x0.75 | 177.8 x 69.85 x 19.05 | 0.0598 | 1.51 | 7 m | 35 |
| 7x2,75x0.75 | 177.8 x 69.85 x 19.05 | 0.0747 | 1.9 | 7 m | 35 |
| 7x2,75x0.75 | 177.8 x 69.85 x 19.05 | 0.1046 | 2.66 | 7 m | 30 |
| 7x2,75x0.75 | 177.8 x 69.85 x 19.05 | 0.1345 | 3.5 | 7 m | 25 |
| 8x2,75x0.75 | 203.2 x 69.85 x 19.05 | 0.0598 | 1.51 | 8m | 30 |
| 8x2,75x0.75 | 203.2 x 69.85 x 19.05 | 0.0747 | 1.9 | 8m | 30 |
| 8x2,75x0.75 | 203.2 x 69.85 x 19.05 | 0.1046 | 2.66 | 8m | 25 |
| 8x2,75x0.75 | 203.2 x 69.85 x 19.05 | 0.1345 | 3.5 | 8m | 20 |
| 9x2,75x0.75 | 228.6 x 69.85 x 19.05 | 0.0598 | 1.51 | 9 m | 25 |
| 9x2,75x0.75 | 228.6 x 69.85 x 19.05 | 0.0747 | 1.9 | 9 m | 25 |
| 9x2,75x0.75 | 228.6 x 69.85 x 19.05 | 0.1046 | 2.66 | 9 m | 20 |
| 9x2,75x0.75 | 228.6 x 69.85 x 19.05 | 0.1345 | 3.5 | 9 m | 20 |
| 10 maal 2,75 maal 0.75 | 254 keer 69,85 keer 19.05 | 0.0598 | 1.51 | 10 m | 30 |
| 10 maal 2,75 maal 0.75 | 254 keer 69,85 keer 19.05 | 0.0747 | 1.9 | 10 m | 30 |
| 10 maal 2,75 maal 0.75 | 254 keer 69,85 keer 19.05 | 0.1046 | 2.66 | 10 m | 25 |
| 10 maal 2,75 maal 0.75 | 254 keer 69,85 keer 19.05 | 0.1345 | 3.5 | 10 m | 20 |
| 12x3.5x1.0 | 304.8x88.9x25.4 | 0.0747 | 1.9 | 12 m | 30 |
| 12x3.5x1.0 | 304.8x88.9x25.4 | 0.1046 | 2.66 | 12 m | 30 |
| 12x3.5x1.0 | 304.8x88.9x25.4 | 0.1345 | 3.5 | 12 m | 25 |
| 14x3.5x1.0 | 355.6x88.9x25.4 | 0.0747 | 1.9 | 14 m | 30 |
| 14x3.5x1.0 | 355.6x88.9x25.4 | 0.1046 | 2.66 | 14 m | 25 |
| 14x3.5x1.0 | 355.6x88.9x25.4 | 0.1345 | 3.5 | 14 m | 25 |
| 1. 16 ton hydraulische open machine met trolley | ||
| 1. | Lagers | 16 t |
| 2. | Installeer de binnendiameter van de spoel | 508 mm of 610 mm |
| 3. | De as van de open codeerder wordt gespannen | Hydraulisch strekken, beperkt bereik 480-530 mm,610 mm |
| 4. | Maximale volumebreedte | Max 600 mm |
| 5. | Drukarm | Pneumatische drukarm, om ervoor te zorgen dat het rollend materiaal niet los is |
| 6. | Ondersteunen | Met steun |
| 7. | Schaafkop en kalibratie | met een afmeting van niet meer dan 0,01 mm |
| 2. detectie van bufferput | ||
| 1. | Detectie van bufferput | Functie: Controleer of de hoeveelheid materialen overeenkomt met de snelheid van het hele apparaat. |
| 3Het vormt een gastheer. | ||
| 1. | Materiaallevering en kalibratie | Voedermateriaal: voederrol en leidrol |
| Flat roll: drie up en vier, in totaal 7 rollen plat. | ||
| 2. | Vorming | Vervaardiging van elektrische elektrische apparatuur |
| Vervaardiging van motoren en motoren | ||
| Hoofdstuk en moer van lagers: gechroomd | ||
| Gevormd: 16 rijen | ||
| Rolmateriaal: Cr 12, CNC-bewerking na warmtebehandeling tot HRC 58-60, fijn draaien | ||
| Asmateriaal:40Cr | ||
| diameter van de as: 70/95 mm | ||
| Transmissie: versnellingsbak | ||
| Snelheid: ongeveer 20-40 m/min. | ||
| Hoofdmotor: 45 kw * 2 sets, Siemens wisselstroomfrequentieomzetmotor | ||
| Verminder: K-serie | ||
| Vermogen van de motor voor grootteaanpassing: 2*1,5kw+2,2kw, Siemens servomotor V90 | ||
| Aanpassing van de rolluik van verschillende diktes: 8*0,75kw (volgens het werkelijke ontwerp) | ||
| Rechte: zorgt voor de kwaliteit van het eindproduct | ||
| Hydraulisch snijden: traceringsscherp, 45 graden torsion, geen afval, één model, een paar messen | ||
| Afsnijden van de matrix: Cr12 mov | ||
| Koelsysteem: waterkoeling smeersysteem, met watertank en pomp, filter scherm toe te voegen aan de watertank om te voorkomen dat waterafval de watertank binnendringt en de pomp verbrandt | ||
| Spanning: 460V,60hz,3ph, ((Volgens de eisen van de klant) | ||
| 4. Hydraulisch druksysteem | ||
| 1. | Werkpatroon | Hydraulische afsluiting |
| 2. | Kracht | 11 kw,luchtkoeling |
| 3. | Elektromagnetische klep | - Ik weet het. |
| 5Het PLC-besturingssysteem | ||
| 1. | PLC-merk | Merk Siemens |
| 2. | Touchscreen merk | Merk Siemens |
| 3. | Frequentietransformator | Merk Siemens |
| 4. | Teller | Omron |
| 5. | apparaten voor laagspanning | Door Siemens of Schneider |
| 6. | Werktaal | Chinees en Engels (ondersteuning voor aanpassing van andere talen) |
| 7. | Beheerkast | Een power cabinet, een bedieningsconsole |
| 8. | Functie | Je kunt de bestelhoeveelheid instellen, de lengte en lengte en andere apparatuur veranderen. |
| Zes, automatisch stapelen. | ||
| 1. | De lengte van het materiaal | De langste is 14 meter. |
| 2. | Hoeveelheid | 1 set |
| 3. | De richting | Lange richting, zoals weergegeven in figuur |
| 4. | Functie |
1. Automatisch voeden en palletiseren 2Als een kleine batch is voltooid, bundel het een keer met nylonband en ga dan naar een ander station.Je moet het twee keer inpakken.! (alleen voor type C) |
| Zeven, accessoires. | ||
| - Nee, dat is niet waar. | Naam | Hoeveelheid |
| 1 | Positie-schakelaar | 2 set |
| 2 | Hydraulische buizen | 1 set |
| 3 | Elektrische relais | 2 sets |
| 4 | Gereedschapskast | 1 set |
